一、开头引言
信号发生器是电子测试领域中的核心设备，广泛用于
本文将结合行业实测场景，从基础功能验证→通用仪器检测→专业仪器校准三个层次，系统讲解信号发生器的检测方法。新手可以从开机自检和万用表基础测试入手快速判断设备好坏，专业从业者可深入掌握频率计校准、频谱分析仪相位噪声测试和产线批量检测技巧，帮助不同基础的读者快速掌握信号发生器检测方法，规避行业专属操作风险。
二、前置准备
2.1 通信/汽车电子/教育场景下信号发生器检测核心工具介绍
基础工具（新手必备，适配教学/维修场景）：
万用表：用于快速测量信号发生器的输出电压（交流档）和直流偏置。选择真有效值（True RMS）功能的数字万用表，可应对非正弦波形的准确测量。注：万用表带宽通常较低（几百kHz），仅适用于低频信号（如1kHz正弦波）的快速初筛-61。
示波器：观察信号发生器的输出波形形态、幅度和频率。新手优先选择双通道数字示波器（带宽建议≥100MHz），能够满足常见电子维修和教学实验需求-31。
专业工具（适配研发/质检/产线场景）：
高精度频率计数器：用于精确测量信号发生器的输出频率，误差控制要求通常为±0.5 ppm以内-56。选择时注意其精度需比被测信号发生器高1-2个数量级-48。
频谱分析仪：评估信号发生器的频谱纯度，包括谐波失真、杂散抑制和相位噪声等核心指标-103。适用于通信、射频测试等高频场景。
矢量信号分析仪：用于评估调制质量（如EVM、ACPR），是数字通信系统测试的必备仪器-103。
功率计：配合功率传感器精确测量射频信号的输出功率和全频段平坦度-105。
相位噪声测试系统：适用于高精度通信和雷达领域的信号源性能评估-103。
💡 行业选型提示：通信行业需重点关注频谱分析仪和相位噪声测试系统；汽车电子维修常采用万用表+示波器组合即可应对传感器信号模拟检测；教育机构的基础教学可先用万用表和示波器完成基础功能验证-2。
2.2 信号发生器检测安全注意事项（重中之重）
结合信号发生器使用场景，以下4条安全事项需严格遵守：
① 电气安全与高压防护：校准或检测前确认输出端已连接匹配负载（通常为50Ω终端电阻），避免开路产生高压反射-126。使用绝缘工具操作高频信号端子，尤其在检测大功率信号发生器时需佩戴绝缘手套-7。
② 静电防护（ESD） ：信号发生器内部的衰减器和混频器对静电极为敏感。检测前必须佩戴防静电手环并接地，使用防静电工作台，避免直接接触内部电路板-51。注：有些静电人体无法感知，但足以对仪器造成损坏-123。
③ 避免输出过载与反向功率冲击：测试有源器件（如放大器）时，信号发生器输出端必须加反向功率保护。典型反向功率保护电平为33dBm（约2W），超出范围可能损坏前端器件-51。在连接或断开被测器件前，先将信号幅度调至最小安全电平-123。
④ 环境控制与设备清理：检测前需确认信号发生器外观完好、外壳无破损-。存放于干燥通风环境中，防止受潮引发漏电-。对精密高频设备，检测环境温度建议控制在23℃±2℃，湿度40%-60%RH-47。
2.3 信号发生器基础认知（适配多行业精准检测）

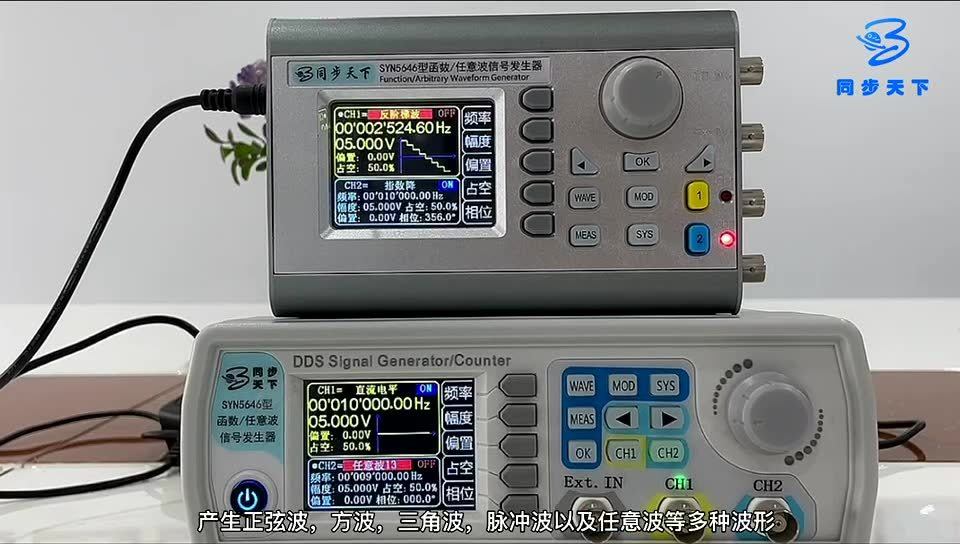

信号发生器按功能可分为三大类：函数/任意波形发生器（输出正弦波、方波、三角波等基本波形，广泛应用于教育和维修）、射频/微波信号发生器（输出高频载波信号，用于通信和雷达测试）、脉冲/矢量信号发生器（输出复杂调制信号，用于数字通信和半导体测试）-55。
各行业检测时需重点关注的参数指标：
通信/射频行业：频率范围（5kHz~50GHz参考JJF 1931-2021标准）、相位噪声（近载波频率的相位稳定性）、谐波与杂散抑制-103-18
汽车电子行业：波形精度（模拟传感器信号的准确度）、幅度稳定性、直流偏置叠加能力
教育/维修场景：频率精度、波形完整性、按键响应和接口功能
关键检测标准参考：GB/T 9317-2012（脉冲信号发生器通用规范）、GB/T 12114-2013（合成信号发生器通用规范）、JJF 1931-2021（信号发生器校准规范）-10-18
三、核心检测方法
3.1 信号发生器基础功能验证法（各行业快速初筛）
适用场景：设备刚开机、接收维修设备、批量设备使用前检查
第一步：开机自检验证
接通电源后观察启动过程，显示屏是否正常亮起，是否显示自检信息（如固件版本、校准日期）
检查有无错误代码（如“Err-01”“Cal Fail”），确保无异常报错-61
例如是德科技MXG系列开机显示“Self-Test Passed”表示自检通过-61
第二步：波形切换与预览验证
依次设置波形类型为正弦波、方波、脉冲波、三角波（信号发生器一般提供这些基本波形）-4
观察显示屏波形预览是否与设置一致，切换过程中无闪屏或卡顿-61
第三步：基础按键与接口功能验证
测试所有按键响应是否正常（频率设置旋钮、幅度调节旋钮、输出使能开关等）-117
检查BNC/SMA输出接口是否完好无损-52
行业适配提示：教育场景建议增加波形库完整性验证；汽车维修场景需额外验证任意波形加载功能（用于模拟氧传感器、轮速传感器等信号）-1；通信行业初筛后应直接进入专业仪器精测。
3.2 万用表与示波器检测信号发生器方法（各行业新手重点掌握）
🔹 万用表检测——幅度/偏置快速验证
操作步骤：
将信号发生器输出端与万用表表笔正确连接（注意公共接地）
设置信号发生器输出1kHz正弦波、1Vpp（峰峰值）
万用表选择交流电压档，读取读数（1Vpp正弦波的有效值约为0.3536Vrms）
判断标准：万用表读数应在预期值±5%范围内（因万用表带宽限制，高频信号幅度会衰减）-61
如需测试直流偏置，将万用表切换至直流电压档测量
🔹 示波器检测——波形完整性验证
操作步骤：
正确连接示波器探头（通常选择CH1通道，确保探头与示波器连接牢固）-72
将示波器探头接地夹连接信号发生器输出接地端，探头连接高频信号输出端-72
设置信号发生器输出1kHz正弦波、1Vpp
在示波器上调整垂直灵敏度（如500mV/格）和时间基准（如200μs/格），使波形显示清晰
观察波形是否光滑、无畸变、无噪声-61
判断标准（通信/汽车电子场景）：
✅ 正弦波无削顶、无毛刺，方波上升/下降沿陡峭
❌ 波形抖动可能表示相位噪声过高-50
❌ 幅度波动或失真需检查阻抗匹配（信号发生器输出阻抗通常为50Ω，负载不匹配会导致反射失真）-48
行业技巧：汽车维修新手如需模拟氧传感器信号，可使用信号发生器输出0.1Hz-10Hz低频正弦波叠加直流偏置（0-1V），通过示波器观察波形与ECU的响应一致性-1；通信新手在检测射频信号发生器时，示波器带宽需≥信号频率的3倍-61。
3.3 行业专业仪器检测信号发生器方法（进阶精准检测）
🔹 频率精度校准——使用高精度频率计数器
操作流程：
准备工作：信号发生器预热至少30分钟，关闭所有调制功能-82
设置输出：设置信号发生器输出10MHz正弦波（典型校准频点）
连接频率计数器：使用低损耗同轴电缆将输出端连接至高精度频率计数器
读取测量值：记录实际输出频率
计算偏差：偏差 = 测量值 - 设定值
重复测试：覆盖全频率范围（1kHz、10MHz、100MHz、1GHz等关键频点）-82
行业判断标准：
通信/计量行业：频率偏差应控制在±0.5ppm以内-56
汽车电子/教育行业：偏差±10ppm以内可接受-104
超标处理：进入信号发生器“频率校准”菜单调整修正系数-82
🔹 幅度平坦度测试——使用功率计/频谱分析仪
操作流程（适配通信/射频行业批量检测场景）：
设置信号发生器输出1GHz正弦波、0dBm（1mW）-61
使用功率计测量实际输出功率
重复测试500MHz、2GHz等关键频点-61
绘制频率-幅度响应曲线
行业判断标准：
全频段幅度变化应≤±0.5dB（高频段可放宽至±1dB）-61
偏差超限需启用信号发生器的幅度非线性分段修正功能-56
🔹 相位噪声与谐波失真测试——使用频谱分析仪
操作流程（通信/雷达行业专用）：
设置信号发生器输出1GHz载波信号
连接频谱分析仪，设置RBW≤10Hz，扫描时间≥10s/点
测量10kHz偏移处的相位噪声（单位：dBc/Hz）-61
谐波测量：观察2次、3次谐波幅度，计算谐波失真度
行业判断标准：
高端通信设备：相位噪声≤-130dBc/Hz@10kHz偏移
一般应用：相位噪声≤-100dBc/Hz@10kHz偏移-61
谐波失真应优于-60dBc（即0.1%）-56
🔹 产线批量检测技巧（质检从业者重点）
自动化测试：通过编程接口（GPIB/LAN/USB）编写测试脚本，实现多台信号发生器的批量参数设定和测试-
Pass/Fail快速判定：用信号发生器模拟良品指标（如2V、1kHz方波），输入示波器启用Pass/Fail功能，实现自动化质量判定-
设备自检：信号发生器开机后运行完整自检程序，若界面提示“All self tests have passed”说明所有模块均正常-117
四、补充模块
4.1 不同类型信号发生器的检测重点
① 函数/任意波形发生器：检测重点为波形精度和任意波形加载能力。设置输出正弦波、方波、三角波后使用示波器验证波形形态，验证任意波形编辑和加载功能是否正常-104。
② 射频/微波信号发生器：检测重点为频率精度、相位噪声和杂散抑制。使用频谱分析仪全频段扫描，重点关注近载波相位噪声和带外杂散信号-103。参考JJF 1931-2021标准，频率范围5kHz~50GHz-18。
③ 脉冲信号发生器：检测重点为脉冲上升/下降时间、脉冲宽度和过冲。使用高带宽示波器测量脉冲边沿特性，验证脉冲极性是否正确-13。参考GB/T 9317-2012标准-10。
④ 矢量信号发生器：检测重点为调制质量（EVM/ACPR） 。使用矢量信号分析仪评估数字调制信号的误差矢量幅度。参考JJF 1174-2017标准-10。
4.2 信号发生器行业常见检测误区
误区1：使用低精度仪器检测高精度信号发生器——“以劣测优”导致测试结果被仪器自身误差掩盖。规避：检测设备精度需比被测设备高1-2个数量级-48。
误区2：在未屏蔽环境中测试射频信号发生器——手机信号、Wi-Fi、电源纹波等环境噪声会干扰相位噪声和杂散抑制测量-48。规避：在屏蔽室/屏蔽箱内测试，使用隔离变压器供电-47。
误区3：忽略负载阻抗匹配——信号发生器输出阻抗为50Ω，接高阻抗示波器探头会导致信号反射失真。规避：射频测试使用50Ω同轴电缆连接频谱仪-48。
误区4：预热时间不足导致测量漂移——信号发生器内部晶振需温度稳定后才能达到标称精度。规避：开机后预热至少30分钟再进行精密测量-82。
误区5：未定期校准导致输出偏差——长期使用后元器件老化会影响输出精度。规避：高频设备每6个月校准一次，低频设备每年校准一次-47。
4.3 信号发生器行业失效典型案例
案例1：通信实验室——矢量信号发生器自检报错导致输出异常
故障现象：某高校是德科技E8267C信号发生器自检报错404、902，3.2GHz以下输出报错“UNlevel”-37
检测过程：专业工程师使用频谱分析仪和功率计检测，发现输出幅度严重偏低，逐级排查定位故障模块
诊断结果：输出板损坏，ALC（自动电平控制）控制板损坏-37
解决方案：更换输出板损坏组件和ALC控制板损坏组件，修复后自检正常-37
案例2：汽车电子测试——信号发生器输出幅度偏差导致ECU误判
故障现象：某汽车零部件厂使用信号发生器模拟氧传感器信号测试ECU响应，ECU接收信号与实际设定值偏差约12.5dB，导致系统误判排放数据-41
检测过程：用高精度功率计对比信号发生器设定值和实际输出值，发现全频段幅度偏低固定值
诊断结果：信号发生器内部衰减器损坏-41
解决方案：更换衰减器组件并重新校准幅度参数，修复后输出恢复正常-41
五、结尾
5.1 信号发生器检测核心（分场景高效排查策略）
根据行业场景选择检测策略：
| 场景 | 检测策略 | 推荐方法 |
|---|---|---|
| 教育/维修（基础） | 基础验证→万用表→示波器 | 开机自检→波形切换→幅度验证→波形观察 |
| 汽车电子（专业） | 基础验证→示波器→调制测试 | 基础初筛→波形完整性验证→传感器信号模拟精度测试 |
| 通信/研发（高精度） | 基础验证→频率计→频谱分析仪→自动化测试 | 开机自检→频率校准→相位噪声/谐波测试→产线自动化验证 |
| 质检/产线（批量） | 自动化测试→Pass/Fail判定 | 编程批量参数设定→示波器Pass/Fail自动判定 |
高效排查逻辑：① 开机自检 + 按键功能测试（排除明显故障）→ ② 示波器波形验证（确认信号完整性）→ ③ 专业仪器校准（频率/幅度/频谱精测）→ ④ 行业标准对标（满足场景精度要求）。
5.2 信号发生器检测价值延伸（维护与采购建议）
日常维护：避免输出端过载和热插拔，做好静电防护，定期清洁散热孔防止过热-56。存放于干燥通风环境，避免受潮引发漏电-。
校准周期：高频/精密设备建议每6个月校准一次，低频/一般应用设备可每年校准一次-47。校准时需遵循JJF 1931-2021等行业规范-18。
采购建议：根据实际应用场景选择——教育/维修优先考虑基础型函数发生器（覆盖常见波形）；汽车电子选支持任意波形加载和直流偏置的型号；通信/研发需关注频率范围、相位噪声和调制质量指标。
