红光治疗仪维修过程

今天，科里送修一台红光治疗仪，现象为开机无反应，显示面板无显示。

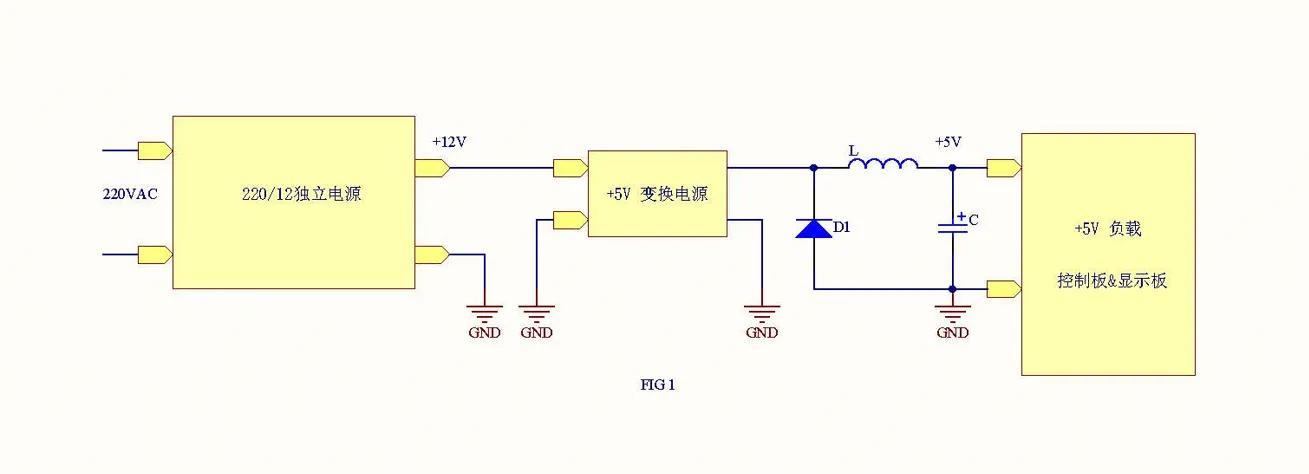

拆机首先检查电源，220V输入电压，测量正常，内部有一个+12V独立电源，测量+12V输出正常，再直观检查线路板，没有发现明显烧焦、元件崩裂现象，同时发现板子上有一个+5V测试端，测量发现+5V无电压（实际上也不能算全无，只有0.26V）。随后，开始查找+5V电源。查找过程中，首先发现一个电感，电感的一端紧接着一个电容，与电感紧挨着的有一个8脚芯片，中间还有一个二极管，故猜测+5V电源可能是从+12V电源经过该芯片降压变换而得，电感为续流电感，二极管为续流二极管，电容为滤波电容。是故，猜测电源结构可能为下图1。

按照这个思路进行进一步检查，首先静态检测，电容两端没有明显短路现象，电感直通正常，二极管正常。于是通电检查，+12V电源正常，电容C容两端电压0.26V，检测过程中偶尔碰到电感L，感觉电感发热严重，温度过高，有些烫手，再触摸+5V变换芯片，也是温度过高烫手。断开显示板，发热现象依旧。再断电测量C两端，也就是+5V负载，还是没有发现明显短路，通电触摸+5V负载部分，没有感到发热的地方。

这时，问题就来了，能使电感线圈发热到烫手，说明流过电感的电流相当的大，这么大的电流，去哪儿了？百思不得其解。芯片同时发热，那么假设芯片有短路，无法正常工作，芯片发热就是正常现象，但是电感线圈是不应该发热的。假设二极管短路引起芯片发热，那么，电流将通过二极管直接到地，电感线圈也不应该发热，这时，就考虑到电容，但更换电容以后，现象依旧。

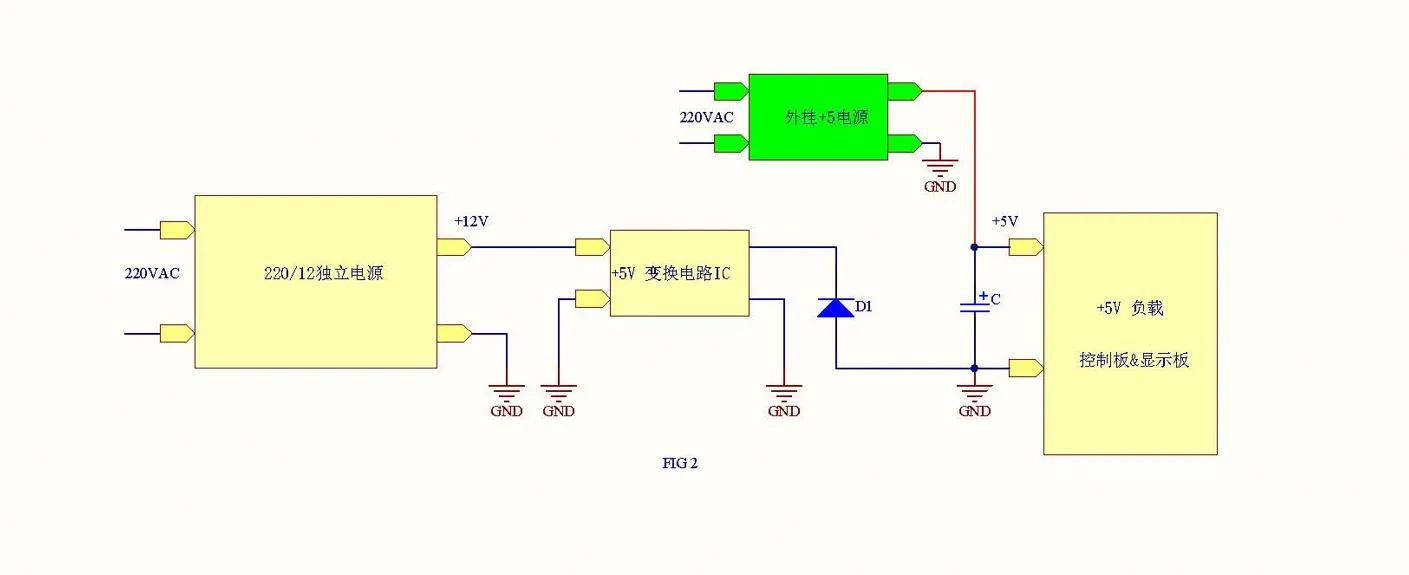

搞不清楚电源状况，就先检查负载是否正常。于是主机断电，拆掉电感，外挂一个+5V电源，如下图2，检查控制和显示部分。这时，发现工作都正常。说明故障就在+5V产生电路。

考虑如何修复+5V电源的问题，再外挂个+5V独立电源或者插入一个+12V/+5V变换模块是最简单的方案。经过观察，没有空间能够再装一个220VAC/+5VDC的独立电源，手头也没有+12V/+5V变换模块，那么用一个LM7805替代整个部分就是最简单的一个方案了。

那么接下来就要验证使用LM7805的可行性了。在如上使用外挂+5V电源的情况下，整机通电使之处于正常工作状态，正常工作三分钟，再触摸原来的+5V芯片，没有感觉到发热，说明该芯片不用断开，估计也没有损坏，同时，测量+5V电源的输出电源为58mA，再预留50%的余量，按80mA计算，LM7805的功耗也就是560mW，不用再加散热片就可以。

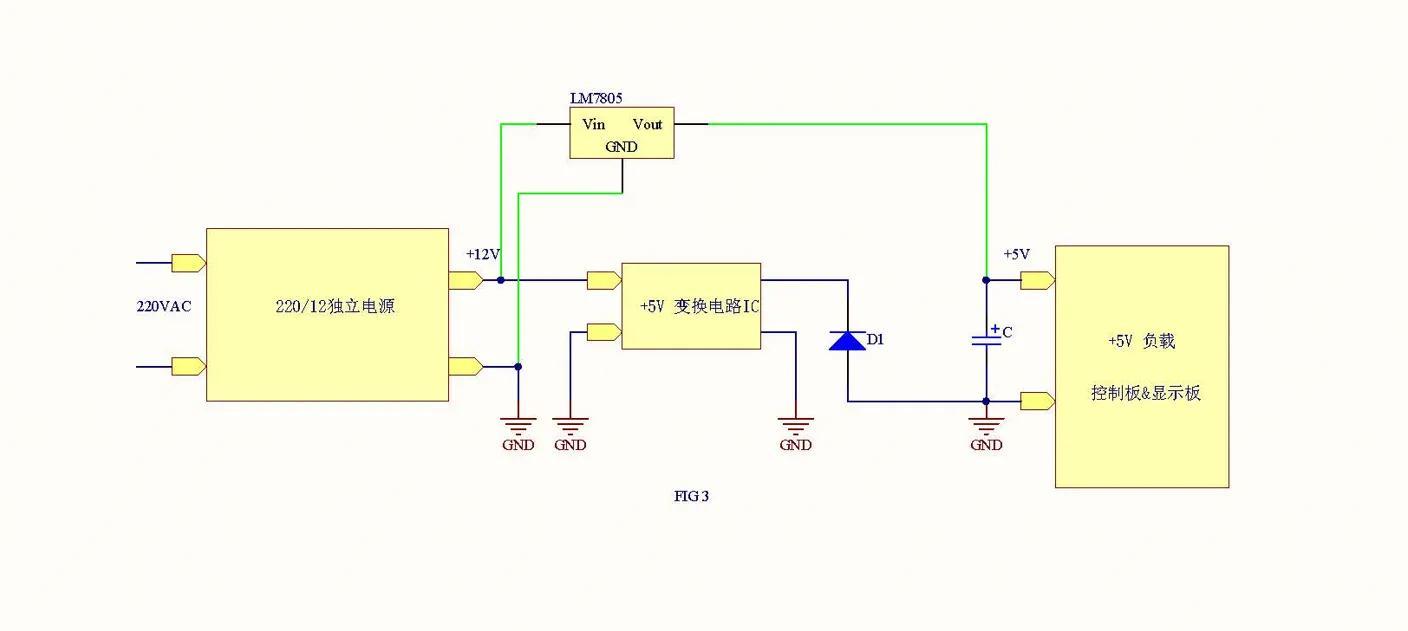

于是，确定使用一个LM7805来代替原来+5V电源单元，最后的图为图3。

更换以后通电工作十分钟，一切正常。至此，该台治疗仪修理完毕。

最后，判断原电路故障估计为电感线圈层间短路。那么，实际上只需要更换一个电感就可以了，但不知道原电路的工作频率、线圈的电感量和饱合磁通量，也不愿意和厂家联系购买电感，一是电感也不是厂家生产的，二是联系厂家，厂家就会建议更换整个主板，什么价钱估计就少不了，另外7805简单可靠易购价格低廉，更实用。
