一、引言：从放大原理到检测实战——为什么你需要一套精准的三极管检测方法？
你是否遇到过这样的场景：一台音响功放突然出现输出失真，声音嘶哑无力，排查了半天才发现是某只小功率三极管hFE衰减到了正常值的一半？或者，一块开关电源板间歇性工作，拆下三极管用万用表测PN结都正常，装回去却依旧故障——最后才发现是热应力导致的性能退化，冷态测不出、一加热就暴露？
三极管作为电子电路中最基础、应用最广泛的分立器件，在音频功放、开关电源、传感器信号调理、电机驱动等场景中扮演着“电流放大器”的核心角色。其工作原理可简要概括为：当发射结正偏、集电结反偏时（即放大区工作条件），发射区高浓度电子注入超薄基区（约1μm），其中仅约1%与基区空穴复合形成基极电流IB，其余98%以上被集电结收集形成集电极电流IC，从而实现“用微小电流IB控制大电流IC”的放大功能，关系式为IC = β×IB-4。正是这一“以小控大”的物理机制，让三极管在电子设备中扮演着不可替代的角色。
三极管的故障表现往往具有隐蔽性——可能表现为间歇性噪声、增益衰减、输出波形失真，甚至看似正常的偏置电压下突然失效-23。据统计，三极管失效占分立器件故障案例的30%以上，电气过载导致PN结击穿占失效案例的37%，热应力损伤引发的热击穿也是常见诱因-55-23。
掌握一套系统、精准的消费电子三极管检测方法，不仅能大幅提升维修效率，还能帮助从业者从根源上排查设备故障。本文基于多年一线维修经验，从PN结导通压降检测到hFE放大系数评估，从离线静态测量到在路动态诊断，分层次详解三极管好坏判断的完整操作流程，适配音响维修、开关电源检修、家电电路板排查等消费电子常见场景，帮助不同基础的从业者快速掌握测量三极管好坏的核心技巧，有效规避行业检测误判。
二、前置准备：工具、安全与基础认知
2.1 消费电子三极管检测核心工具介绍
基础款（新手必备）：
数字万用表是检测三极管最基础、最常用的工具。选择万用表时，建议优先选用具备二极管档和hFE测试档位的型号（如优利德UT136B+、Fluke 17B+等主流型号）。二极管档用于检测PN结导通压降，正常硅管的BE结和BC结正向压降应在0.5V-0.7V之间；hFE档则用于测量三极管的直流电流放大系数，是判断器件放大能力是否达标的核心参数。
专业款（进阶精准检测）：
晶体管图示仪是专业维修场景中的利器，可以直观呈现三极管的输出特性曲线，一键测出hFE、击穿电压、饱和压降等多项参数，是批量检测和高精度场景的首选设备。示波器配合信号发生器可用于动态响应测试和寄生振荡排查，适合音频放大器和开关电源等高频应用场景的深度诊断-35。
2.2 消费电子三极管检测安全注意事项
重中之重——务必遵守以下安全规范：
断电检测优先：在进行离线静态测量前，必须断开电路电源，并用万用表确认电容已充分放电。尤其是开关电源中高压电容的残余电荷可能高达数百伏，放电不彻底容易损坏万用表甚至造成人身伤害。
防静电措施：三极管（尤其是高频管和MOSFET）对静电敏感，操作前建议佩戴防静电手环或触摸接地金属释放静电。检测环境应避免干燥毛毯等易产生静电的物体。
避免热插拔误判：在路动态测量时，切勿在通电状态下插拔三极管或拨动表笔，防止瞬间浪涌导致器件损坏。建议先将万用表表笔连接好，再给电路通电测量。
焊接温度控制：拆焊三极管时，电烙铁温度建议控制在280℃-320℃，单点焊接时间不超过3秒。过热会导致PN结热击穿或参数漂移，尤其是塑封小功率管对温度极为敏感。
2.3 三极管基础认知：结构、参数与放大能力的检测关联

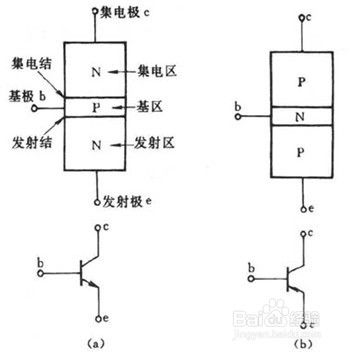

三极管（双极型晶体管）由发射区、基区和集电区三层半导体材料构成两个PN结——发射结（BE结）和集电结（BC结）-1。理解以下三个核心参数，是精准检测三极管好坏的前提：
电流放大系数（hFE） ：衡量三极管放大能力的核心参数，即集电极电流IC与基极电流IB的比值。典型小信号管如2N3904的hFE在100-300之间，高β管如BC547C可达450-800-4。hFE衰减至标称值的80%以下即提示性能退化-23。
饱和压降（VCEsat） ：三极管完全导通时CE极间的电压降，通常为0.2V-0.3V。在开关电路中，VCEsat过大意味着管压降升高、发热加剧。
截止频率（fT） ：三极管电流放大系数下降至1时的频率，反映器件的频率响应能力。在音频放大器中一般要求不高，但在射频电路中是选型的核心指标-35。
三、核心检测方法：从离线静态到在路动态的完整检测体系
3.1 基础检测法：消费电子场景快速初筛
在正式使用万用表测量之前，可先通过外观检查和热感排查进行快速初筛：
外观检查：观察三极管封装是否有裂纹、烧焦、鼓包或引脚断裂。大功率管散热不良时常见封装变色现象。
热感排查：在电路通电工作状态下，用红外测温枪或手指背轻触三极管表面。若器件异常发热但输出功能异常，通常提示CE极击穿或偏置异常导致的过流。
嗅觉检查：烧毁的三极管常伴有明显的焦糊气味，尤其在大功率开关管和功放管故障中极为典型。
此基础检测法可在不拆焊的情况下快速锁定可疑器件，大幅提升故障排查效率。
3.2 万用表二极管档检测三极管的方法（消费电子新手重点掌握）
万用表二极管档是最核心、最可靠的离线静态测量方法，可精准判断PN结开路、短路和正向导通性能。
第一步：识别三极管类型（NPN/PNP）并找出基极（B）
将数字万用表拨至二极管档（图标通常为“→+”）。
先找公共端：用红表笔固定接触一个引脚，黑表笔依次接触另外两个引脚。若两次测量均显示0.5V-0.7V的导通电压，则红表笔所接为基极，该管为NPN型。
若红表笔固定时两次测量均显示“OL”溢出，则改将黑表笔固定接触该引脚，红表笔依次测另外两脚。若两次均显示导通电压，则该管为PNP型，黑表笔所接为基极-42-38。
第二步：BE结和BC结正向导通压降测量
以NPN型三极管为例：
BE结测试：红表笔接基极，黑表笔接发射极。正常读数应在0.5V-0.7V之间。
BC结测试：红表笔接基极，黑表笔接集电极。正常读数同样应在0.5V-0.7V之间，且通常BC结的读数略高于BE结（因集电结掺杂浓度较低）-38。
反向截止测试：将红黑表笔对调，分别测量BE结和BC结的反向压降。正常状态应显示“OL”或“1”，表示PN结反向截止。
第三步：CE极间检测
无论红黑表笔如何连接在集电极和发射极之间，正常的CE极间均应显示开路（“OL”）。若CE极间显示低阻值或蜂鸣，说明CE极已击穿短路-38。
第四步：hFE放大系数检测（万用表hFE档）
若万用表配备hFE测试插座，可将三极管按对应类型（NPN或PNP）插入插座，将档位旋至hFE档读取读数。以NPN型三极管为例，插入后显示的数值即为直流电流放大系数。将实测值与数据手册标称值对比：
实测值≥标称值80%：性能正常
实测值低于标称值60%：重度退化，建议更换
实测时需注意，hFE值会随测试电流和温度变化，不同万用表测试条件不同，建议以同一万用表在相近条件下进行对比测量-23。
3.3 在路动态测量法（不断开电路的通电诊断）
当不便拆焊或需判断三极管是否工作于正确状态时，可采用在路动态测量法。此方法尤其适合维修人员在设备整机通电状态下的故障定位。
步骤：
给电路板通电，确保设备处于待测状态。
使用万用表直流电压档，依次测量三极管三个电极对地的电压：VB（基极电压）、VC（集电极电压）、VE（发射极电压）。
计算关键参数：
VBE = VB - VE（发射结电压）
VCE = VC - VE（管压降）
结果判断：
放大状态：VBE≈0.6V-0.7V（硅管导通电压），VCE＞VBE且处于供电电压的1/3至2/3区间。说明三极管工作于线性放大区，电路功能正常。
饱和状态：VBE≈0.6V-0.7V，VCE极低（通常＜0.3V），说明三极管完全导通。常见于开关电路中，是正常的工作状态。
截止状态：VBE＜0.5V（硅管未导通），VCE≈供电电压，说明三极管处于关断状态-38。
故障特征（需重点关注）：
VCE接近供电电压但VBE≈0V：基极开路或基极偏置失效
VCE≈0V：CE极击穿短路
VBE＞0.8V但VCE异常：BE结老化或内部接触不良-23
3.4 晶体管图示仪检测法（进阶精准测量）
对于批量检测、高精度评估场景，晶体管图示仪是专业级利器。以NPN型三极管为例的操作流程如下：
将三极管按正确引脚接入图示仪的测试插座。
设定扫描条件：VCE扫描范围（如0-20V）、IB步进值（如每步10μA）。
执行测试，观察输出特性曲线簇。
从曲线读取关键参数：
放大区平坦程度：反映恒流特性优劣
饱和区斜率：反映饱和压降大小
曲线间距：反映hFE均匀性
一键测出hFE、VCEO、ICBO等多项参数。
与万用表hFE档相比，晶体管图示仪的优势在于可直观观察多组IB条件下的输出特性曲线，一次性完成多项参数评估，特别适合工厂质检、实验室器件筛选等高精度场景-35。
四、补充模块
4.1 消费电子不同类型三极管的检测重点
小功率三极管（如9014、S8050、2N3904等） ：多见于信号放大和逻辑控制电路。检测重点在于BE结和BC结正向导通压降的均匀性——两者读数差异若超过0.1V，可能提示内部结区异常。hFE衰减至标称值60%以下即为性能退化，常见于长期高温环境下工作的器件。
大功率三极管（如2SC4468、TIP31C、TIP32C等） ：多用于功放输出级、开关电源和电机驱动。检测时需重点关注：
CE极击穿检测：CE极间必须显示开路，任何导通均为故障
散热条件关联：大功率管常伴随散热片安装不当导致的热应力断裂，热应力断裂占功率管故障的40%-23
饱和压降：正常VCEsat应在0.2V-0.5V之间，过大则提示器件老化
达林顿三极管：内部为复合管结构，hFE通常极高（可达数千甚至上万）。检测时BE结正测导通压降约1.2V-1.4V（两个PN结串联），远高于普通三极管的0.6V-0.7V。若测出0.6V-0.7V反而说明内部复合管有开路。
开关三极管：常见于电源管理和继电器驱动电路。检测重点在于开关速度相关参数（需示波器配合验证），离线检测时除常规PN结测量外，还需关注集电极-发射极截止电流——在高电压下测得的漏电流应极小。
4.2 消费电子三极管检测常见误区（避坑指南）
误区一：万用表测PN结正常=三极管完好。 正确认识：hFE严重衰减或噪声性能劣化的三极管，PN结静态测量可能完全正常。此类“软故障”只有在通电工作或专门测试条件下才会暴露，需用hFE档或示波器进一步验证。
误区二：在路测量读数异常就认定三极管损坏。 正确认识：外围偏置电阻损坏、前级驱动信号缺失都可能导致VBE或VCE异常。建议在断电状态下测量基极偏置电阻值，确认偏置电路完好后再判断三极管故障。
误区三：忽略焊接温度对检测结果的影响。 正确认识：过高的焊接温度（＞350℃）可能导致PN结参数漂移或热击穿。拆焊后应冷却至室温再进行测量，避免热态误判。
误区四：不分电路类型统一判断标准。 正确认识：放大电路中的三极管需工作于放大区，开关电路中的三极管则在截止区和饱和区之间切换。用放大区的标准去判断开关管容易导致误判。
误区五：以单一参数完全替代全面检测。 正确认识：三极管检测需综合PN结导通压降、hFE放大系数、CE极间绝缘电阻等多维度参数。单一参数正常不代表器件完好。
误区六：机械振动导致的间歇性故障难以定位。 正确认识：由热应力或机械损伤引起的间歇性开路（发射极开路较为常见），在静态测量时可能显示正常。可使用热风枪局部加热三极管（模拟工作温度），观察参数是否在加热后突变，以暴露隐性故障-23-。
4.3 消费电子三极管失效典型案例（实操参考）
案例一：音频功放输出失真——hFE重度衰减导致增益不足
故障现象：某品牌2.1声道有源音箱，正常播放音乐时声音沙哑、高音缺失、音量明显不足。
检测过程：用万用表二极管档测量末级功放管（大功率NPN管）的BE结和BC结，正向导通压降分别为0.62V和0.63V，反向截止正常，CE极间无导通。离线静态测量显示PN结完好。用万用表hFE档测量，发现hFE实测值仅为标称值的55%（标称值120，实测约66），严重低于标准。温度补偿管偏置电路正常工作但静态电流偏低。
解决方法：更换同型号大功率对管（NPN+PNP配对），重新调整末级静态电流至每管约50mA，功放恢复正常输出。
案例二：开关电源间歇性工作——热应力导致热击穿开路
故障现象：某24V/5A开关电源，冷机启动工作正常，工作约20分钟后输出不稳、电压跌落，断电冷却后可恢复正常。
检测过程：冷态下用万用表测量主开关三极管（功率MOSFET型开关管）的栅极-源极和漏极-源极间参数，均显示正常。对电源板进行热成像扫描，发现开关管外壳温度高达110℃（远超正常值80℃）。将开关管拆下，用万用表hFE档测量基极-发射极结（实测为复合管结构），在室温下显示正常；用热风枪加热至约100℃时，BE结正向压降从0.65V突变为“OL”，确认热击穿开路。分析原因为散热硅脂干涸导致热阻增大，长期高温运行加剧了热应力老化。
解决方法：更换同型号开关管，重新涂抹导热硅脂并加固散热片安装，电源恢复正常连续工作-55。
五、结尾
5.1 三极管检测核心（消费电子高效排查策略）
基于消费电子维修场景的实际需求，推荐以下分级检测策略：
第一级：快速初筛（用时＜1分钟）
外观检查+热感排查，快速锁定明显物理损坏的可疑器件。
第二级：离线静态检测（万用表二极管档）
拆下三极管，依次完成：①识别NPN/PNP及引脚→②BE结正向导通压降→③BC结正向导通压降→④反向截止验证→⑤CE极间绝缘测试。任一异常即判定损坏。
第三级：放大能力评估（万用表hFE档）
在PN结检测正常的前提下，进一步测量hFE，与标称值比对。实测值低于标称值80%提示性能退化，低于60%建议直接更换。
第四级：在路动态诊断（不断电测量）
测VBE和VCE，结合偏置电路分析，判断三极管是否工作于正确状态。
5.2 三极管检测价值延伸（消费电子维护与采购建议）
日常维护建议：
定期清理设备内部积灰，确保三极管散热通道畅通
检查大功率管的导热硅脂状态，干涸后及时更换
开关电源和功放设备避免长时间满负荷运行，防止热应力加速器件老化
采购建议：
批量采购时要求供应商提供出厂检测报告，重点关注hFE批间一致性
小信号管建议选用BC547C、2N3904等市场主流型号，货源稳定且参数透明
大功率开关管务必选择正规渠道原装型号，避免使用翻新件或劣质替代品
选型时遵守降额设计原则，实际工作电压、电流应低于数据手册最大额定值的50%-80%-16
