引言
单相电机以其结构简单、成本低廉、供电方便的优势，广泛应用于电风扇、洗衣机、冰箱压缩机、油烟机等家用电器，以及水泵、风机、注塑机送料电机等工业设备领域-40。绕组烧毁、启动电容失效、离心开关卡死等问题时有发生，轻则导致设备停转，重则引发安全事故。掌握单相电机检测方法，能够帮助家电维修人员、工厂设备维护工程师快速定位故障根源，减少停机损失，同时帮助电子爱好者和入门质检员独立完成测量单相电机好坏的基础判断。本文将从基础认知到专业检测，分层次详解万用表、兆欧表、电容测试仪等工具的使用技巧，兼顾新手易懂与专业精准，贴合家电维修与工业设备维保双重场景需求，手把手教你系统排查单相电机各类故障。
前置准备
家电维修与工业设备场景下单相电机检测核心工具介绍
基础款（新手必备） ——对于家电维修学徒、工厂入门质检员、电子爱好者而言，一把多功能数字万用表是万用表检测单相电机的核心工具。建议选择具备电阻档（200Ω~2kΩ）、电容档、蜂鸣档功能的数字万用表，例如FLUKE 15B+或国产优利德UT61E，价格在200~500元之间即可满足大多数检测需求。工业场景下，还需配备指针万用表以辅助电容充放电快速判断。
专业款（进阶精准检测） ——适配工厂流水线批量检测、专业质检机构、大型设备维保团队。核心设备包括：兆欧表（绝缘电阻测试仪，建议500V/1000V双档位）、LCR测试仪（精准测量电容容量及损耗角）、耐压测试仪（用于绕组耐压强度检测）、钳形电流表（测量空载和负载运行电流）。专业机构常采用的检测设备包括Hioki IR4056-20绝缘电阻测试仪（量程0.01MΩ~10TΩ）、FLUKE 438-II电能质量分析仪等-49。
单相电机检测安全注意事项（重中之重）
断电检测原则——在测量绕组电阻、绝缘电阻或电容之前，必须切断电源并拔下插头。如需带电检测运行电压或电流，应使用绝缘良好的工具并佩戴绝缘手套。
放电操作——检测电容前，必须先对电容进行放电处理：用绝缘螺丝刀短接电容两端，或使用放电电阻（约5~10kΩ/5W）缓慢放电，否则残留电荷可能造成电击伤害或损坏检测仪器。
设备接地检查——使用兆欧表前，确认被测电机已与电路完全脱离，避免外部电压引入。兆欧表测试时严禁手触测试端。
环境要求——潮湿环境下绝缘电阻测量值会显著偏低，可能造成误判。检测前应将电机置于干燥环境中晾置24小时以上，或采用“湿态绝缘电阻测试”评估实际工况-。
以上四点中，电容放电和兆欧表安全操作是单相电机行业安全检测的重中之重，务必严格执行。
单相电机基础认知（适配精准检测）
在开始检测之前，需要了解单相电机的结构特点。单相电机内部通常包含两个绕组：主绕组（运行绕组） 和副绕组（启动绕组）。主绕组线径较粗、阻值较小；副绕组线径较细、阻值较大-4。
根据结构不同，单相电机主要分为三种类型：
电容运转式（PSC） ：主、副绕组同时参与运行，启动转矩较小，适用于风扇、排气扇等轻载设备；
电容起动式（CS） ：副绕组仅在启动时通过离心开关参与工作，转速达到额定值的70%~80%时离心开关自动断开，适用于压缩机、水泵等重载启动设备；
电容起动电容运转式（CSR，即双值电容电机） ：启动电容串接离心开关后再与运行电容并联，启动转矩大、运行效率高，广泛用于洗衣机、空调压缩机等设备-5-40。
检测前务必查阅电机铭牌，获取额定电压（常见220V/50Hz）、额定电流、功率、绝缘等级等参数-。单相电机参数认知是精准检测的前提，铭牌信息直接影响判断标准的设定。
核心检测方法
单相电机基础检测法（家电维修与工业设备场景快速初筛）
对于电机能否正常运转，首先采用无需仪器的感官检测法进行快速初筛：
第一步：视觉检查
观察电机外壳是否有变色、烧焦痕迹或裂纹；
检查接线端子是否有氧化、松动或熔蚀现象；
查看电容器是否有鼓包、漏液、变形（电容顶部防爆槽鼓胀是典型失效标志）。
第二步：听觉与触觉检查
通电后是否有持续“嗡嗡”声但电机不转——这通常提示启动系统故障；
用手转动电机轴，感受是否有卡滞、间隙过大或异常摩擦声响；
通电运行数分钟后，手背触碰外壳检测是否异常过热（正常温升不应使外壳烫手）。
第三步：闻味检查
是否有绝缘漆焦糊味——绕组严重过载或短路烧毁的典型特征。
对于工业设备维保场景，若电机出现上述任何一种异常迹象，应立即断电并转入后续仪器检测。需要特别注意的是：家电维修场景下的单相电机基础检测中，视觉检查和手动盘车是最有效率的初筛手段，可快速排除明显的机械卡滞和电容失效故障。
万用表检测单相电机方法（新手重点掌握）
模块一：绕组电阻测量（判断绕组是否断路或短路）
档位调节：将数字万用表调至电阻档（Ω），选择200Ω档位（小功率电机）或2kΩ档位（大功率电机）-。
三线端子电机（小功率电机，常见于风扇、洗衣机等） ：此类电机主副绕组一端已连接，只引出三个接线端子-4。测量方法如下：
第一步：分别测量任意两个端子之间的电阻值，共得到三组读数；
第二步：正常状态下，阻值应呈现“1大2小”的格局：阻值最小的两个端子为主绕组两端，阻值居中的两个端子为副绕组两端，阻值最大的两个端子为主、副绕组串联总阻值；
第三步：验证——两个较小的阻值相加，应近似等于最大阻值（允许±5%误差）。若不满足此条件，或任一组阻值显示“OL”（无穷大），表明电机已损坏-17。

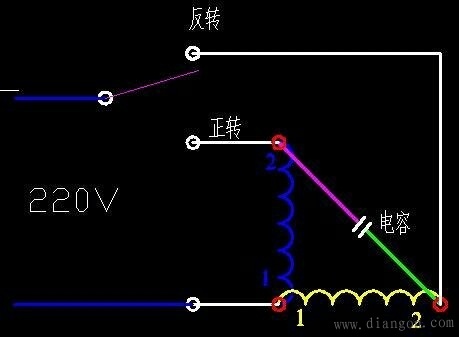

第四步：判断主/副绕组——阻值最小的为主绕组，阻值次之的为副绕组。若两组阻值相等，则该电机具备正反转功能。
六线端子电机（大功率电机，常见于工业水泵、压缩机等） ：主副绕组分开引出，另有离心开关接线端。测量要点如下：
用万用表测六端子间的阻值关系：副绕组Z1-Z2阻值最大，主绕组U1-U2阻值次之，离心开关V1-V2阻值应为0Ω（导通状态）-4；
若离心开关V1-V2阻值无穷大，说明开关触点氧化或损坏。
模块二：绝缘电阻测量（判断是否漏电）
注意：万用表检测单相电机绝缘电阻精度不足，但可作为初步筛查手段。将万用表调至电阻MΩ档（若有），分别测量各绕组端子与电机外壳之间的阻值。若读数低于0.5MΩ，应警惕漏电风险-。对于绝缘性能的精确判断，后续需使用兆欧表。
模块三：电容器检测
将万用表调至电容档（或指针万用表调至1kΩ~10kΩ档），测量电容两端：
若用指针万用表：正常电容会使指针快速偏转后逐渐回零；若指针不动→电容开路；若指针始终指向零→电容短路；
若用数字万用表电容档：直接读取电容容量，若实测值低于标称值的80%，则电容失效-12-23。
工业级专业仪器检测单相电机方法（进阶精准检测）
对于工厂设备维保、专业质检、批量检测场景，需使用专业仪器进行高精度单相电机检测。
兆欧表（绝缘电阻测试仪）检测绝缘性能
单相电机使用500V直流兆欧表-31。具体操作步骤：
第一步：断开电机所有外部接线，确保绕组与电路完全脱离；
第二步：将兆欧表的一个测试夹连接到电机外壳（接地端），另一个测试夹分别连接到各绕组端子（U1、U2、Z1、Z2等）；
第三步：以120转/分钟匀速摇动手柄（手摇式）或按下测试键（数字式），持续测量60秒，读取稳定阻值；
第四步：判断标准——常态下绕组对地绝缘电阻应不低于50MΩ（IEC标准），热态下不低于5MΩ-；工业场景下常用要求为≥100MΩ-49；一般低压电机不低于0.5MΩ也可接受-。若阻值低于标准，表明绝缘受潮、老化或存在破损。
电容表/LCR测试仪检测电容参数
对于双值电容电机（CSR型），需要检测启动电容和运行电容的容量及损耗角：
使用LCR测试仪或具备电容档的数字万用表，测量电容两端容量；
判断标准：实测容量不应低于标称值的80%-23。例如，某注塑机送料电机启动电容原100μF降至45μF（远低于80%），更换后恢复正常-23；
1.1kW~1.5kW两极电容启动电机，启动电容约200μF；1.5kW~2.2kW双值电机，启动电容200μF~250μF，运转电容30μF~35μF-24。
钳形电流表检测运行电流
将电机接入额定电压空载运行，用钳形表夹住电源线测量空载电流，与铭牌标称额定电流对比：
空载电流应≤标称值的±5%以内-49；
若空载电流远高于标称值，提示绕组匝间短路或机械摩擦过大；
若远低于标称值，可能是电源电压不足或电容器失效。
补充模块
单相电机不同类型检测重点
电容运转式（PSC）电机（常见于电风扇、排风扇、空调风机）——检测重点在于运行电容容量是否衰减，以及主绕组是否匝间短路。该类电机没有离心开关，启动转矩小，若电容容量下降超过20%，启动将明显困难-40。
电容起动式（CS）电机（常见于冰箱压缩机、小型水泵）——检测重点在于启动电容、离心开关和副绕组三者联动状况。离心开关触点氧化是高频故障点，测得其阻值应在0Ω（启动前）和无穷大（启动后）之间切换-24。
电容起动电容运转式（CSR）双值电容电机（常见于洗衣机、空调压缩机、粉碎机等重载设备）——检测重点包括启动电容和运行电容的容量匹配、离心开关的动作可靠性。维修时应注意：配套电容容量需与电机功率匹配，3kW左右双值电机启动电容应选250μF~300μF，运行电容35μF~40μF，选错容量可能导致屡次烧电容-24。
单相电机检测常见误区（避坑指南）
误区1：只用万用表检测绝缘电阻就下结论。 万用表测量绝缘电阻的电压过低（通常仅3V~9V），无法真实反映高压下的绝缘状况。绝缘性能必须用500V兆欧表或更高电压测试。
误区2：电容外观完好即可判定正常。 电容失效往往表现为容量衰减而非外观变形。必须用仪器实测容量值，不能仅凭“没有鼓包”就判断电容良好。
误区3：忽略离心开关对检测结果的影响。 很多维修人员只检测绕组和电容，却忽视了离心开关。实际上，离心开关触点氧化是电机“嗡嗡响但不启动”的常见原因之一-24。测离心开关应在断电状态下进行，正常应为0Ω导通；若有阻值，表明触点已氧化。
误区4：检测时未考虑环境湿度对绝缘电阻的影响。 在潮湿环境下，绝缘电阻自然偏低，可能误判为绝缘损坏。检测前应让电机充分干燥，或记录环境湿度以便综合判断。
误区5：忽视铭牌参数直接检测。 不了解电机的额定功率、额定电流、电容标称值，就无法设定正确的判断标准，容易将合格电机误判为故障。
单相电机失效典型案例（实操参考）
案例一：注塑机送料电机启动困难（工业设备场景）
故障现象：电机发出持续“嗡嗡”声，但转子无法启动转动。排查过程：先用万用表检测主绕组和副绕组通断，均正常；用电容表实测启动电容容量，原标称100μF降至45μF，远低于80%失效阈值。解决方案：更换同规格100μF启动电容后，电机恢复正常启动-23。
案例二：粉碎机电机屡烧启动电容（农业机械场景）
故障现象：电机运转正常、出力充足，但启动电容频繁烧毁，七天烧毁四只。排查过程：测量主、副绕组阻值正常，离心开关导通良好；检查发现前维修人员更换的电容容量过小（仅40μF，而3kW电机实际应配250μF~300μF），且未估算电机实际功率。解决方案：根据定子铁芯尺寸和副绕组线径估算电机功率约为3kW，更换300μF启动电容后，电机运行至今未再出现烧电容问题-24。
结尾
单相电机检测核心（高效排查策略）
家电维修/个人爱好者场景推荐流程：感官初筛（看/听/摸/闻）→万用表绕组电阻测量→万用表电容档检测电容→（若初步判定正常但电机仍不转）转入兆欧表测绝缘电阻→盘车检查机械卡滞。
工业设备/专业质检场景推荐流程：断电隔离→外观检查与铭牌参数核验→兆欧表测绝缘电阻（500V DC，≥100MΩ）→万用表测绕组电阻（验证“1大2小”阻值关系）→LCR测试仪测电容容量及损耗角→钳形表测空载电流（与铭牌对比）→必要时进行堵转转矩测试和温升试验-49。
无论何种场景，判断测量单相电机好坏的核心逻辑是：绕组电阻正常（主小副大、无断路）、绝缘电阻达标（≥0.5MΩ，工业场景≥100MΩ）、电容容量充足（≥标称80%）、离心开关正常导通（0Ω）、机械转动顺畅。
单相电机检测价值延伸（维护与采购建议）
日常维护：建议工业设备每季度检测一次绝缘电阻和电容容量，尤其是在潮湿季节前应重点检测。家电电机每半年清理风道积尘，防止散热不良导致温升过高-23。
采购建议：选择电容时务必匹配电机功率和类型。双值电容电机需同时关注启动电容和运行电容的耐压值（一般≥400V）-5。工业潮湿环境应选用IP54及以上防护等级的电机和电容-23。
校准建议：兆欧表每年应由专业机构校准一次；数字万用表建议每两年校准，以确保检测数据的准确性-55。
