一、引言
晶振作为电子系统的“心跳发生器”，在工业控制器、汽车ECU、家电主控板、通信基站等设备中扮演着核心频率源的角色-。当晶振不起振时，设备往往表现为“整机无反应”“通信异常”“程序无法运行”“系统死机”等问题-。掌握测量晶振好坏的实操方法，不仅能快速排查设备故障、提升维修效率，还能避免因误判导致的重复维修和安全隐患。本文基于工业质检、汽车维修、家电维修三大行业场景，从基础认知到专业仪器，分层次详解晶振检测方法，兼顾新手易懂与专业精准，帮助不同基础的从业者快速独立完成晶振好坏判断。
核心关键词：晶振检测方法、测量晶振好坏、晶振是否起振、晶振好坏判断、工业晶振检测、汽车电子晶振检测
二、前置准备
2.1 工业/汽车/家电晶振检测核心工具介绍
基础款（新手必备）
数字万用表：最基础的检测工具，需具备直流电压档（DCV）和电容档。工业场景建议选择带有频率测量功能（Hz档）的万用表，汽车维修新手优先选择支持20MHz以上频率测量的型号。价格区间：50-300元。
示波器：入门级示波器（带宽100MHz以上）即可满足晶振波形观察需求。便携式手持示波器适合家电上门维修，台式示波器适合工厂实验室。
镊子和防静电工具：工业静电敏感场合必须配备防静电镊子、防静电手环，避免人体静电损坏晶振。
专业款（批量/高精度检测）
频谱分析仪：用于测量晶振频率精度和相位噪声，工业质检必备，精度可达±0.1ppm-。
频率计：专业频率计测量精度远高于万用表Hz档，适配工厂流水线批量检测。
网络分析仪/阻抗分析仪：用于精确测量晶振等效串联电阻（ESR）、负载电容等核心参数-。
晶振测试仪：如GDS-80系列，采用π型网络零相位法实现串联谐振频率测量，操作简便、精度高-。
汽车诊断仪：车规级检测场景中，通过OBD接口读取ECU时钟状态，辅助判断晶振是否工作。
关键词植入：万用表检测晶振工具、工业专业仪器检测晶振设备、汽车诊断仪晶振检测
2.2 工业/汽车电子/家电晶振检测安全注意事项
重中之重——以下4条必须严格遵守：
断电优先：在测量晶振之前，必须断开设备电源，并等待电容放电完毕。汽车场景中还需断开蓄电池负极，工业高压设备需执行断电挂牌制度。
防静电防护（工业/电子维修专属） ：工业场景静电敏感度极高，操作前务必佩戴防静电手环，使用防静电工作台，手持示波器探头时避免触碰探头金属尖端。
探头接入规范：示波器探头存在约10-15pF的结电容，直接接触晶振引脚会改变振荡电路负载电容，可能导致停振或频率偏移-。建议使用×10衰减档以降低探头电容影响。
元器件清洁要求：晶振表面污渍、灰尘可能导致漏电，影响起振。清洁时使用无水酒精和防静电刷，避免使用可能产生静电的普通布料擦拭。
关键词植入：晶振行业安全检测、工业电子检测防护规范
2.3 晶振基础认知（适配精准检测）
晶振基于压电效应工作：当施加电场时，晶体产生机械振动；当受到机械应力时，晶体产生电响应-。晶振主要分为两类：

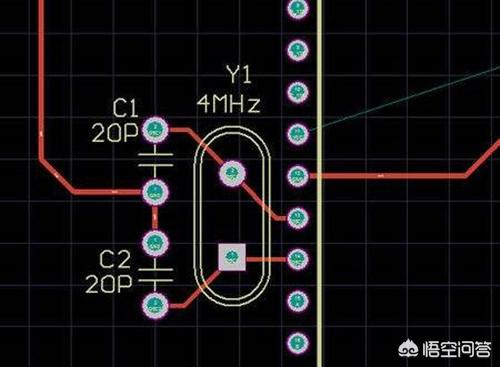

无源晶振（晶体谐振器） ：自身无法振荡，需配合外围振荡电路（负载电容、反相器等）工作。两管脚无极性的，如常见的32.768kHz、8MHz、12MHz晶振。
有源晶振（晶体振荡器） ：内部集成振荡电路，通电即可输出稳定频率信号，一般为4脚封装，含VCC、GND、OUT、NC（或EN）-。
行业专属关键参数：
工业级晶振要求频率误差小于±20ppm，商用级小于±50ppm-。
车规级晶振需通过AEC-Q200认证，满足-40℃~+125℃工作温度范围和强抗振能力-。
关键指标：等效串联电阻（ESR）、负载电容（CL）、负性阻抗（-R）需满足-R ≥ 3~10倍ESR才能确保稳定起振-。
关键词植入：晶振结构认知、晶振行业参数与检测关联
三、核心检测方法
3.1 晶振基础检测法（工业/汽车/家电新手快速初筛）
方法一：直观判断法
检查晶振外壳是否有裂纹、破损、引脚氧化或虚焊。家电维修中晶振片破碎是常见故障之一-。
轻敲晶振：在通电状态下，用绝缘工具轻敲晶振，如果设备恢复正常或故障复现，说明晶振存在接触不良或内部断裂。
代换法：用已知完好的同规格晶振替换，替换后设备恢复正常则原晶振损坏。这是家电维修中最常用的快速判断方法-。
方法二：电压粗测法（工业控制板/汽车ECU适用）
使用万用表直流电压档，黑表笔接地（GND），红表笔分别测量晶振两个引脚对地电压：
正常起振时，两脚电压一般为芯片供电电压VCC的1/2左右（如5V供电测得约2.5V）-。
如果一边电压接近VCC，另一边接近0V，说明晶振未起振-。
用镊子触碰晶振某一引脚时电压有明显变化，可佐证晶振已起振-。
关键词植入：晶振基础检测步骤、工业场景晶振检测判断
3.2 万用表检测晶振方法（新手重点掌握）
万用表是新手最易上手的晶振检测工具，主要分为以下检测模块：
模块一：电压档检测（适配工业设备、汽车电子、家电主控板）
| 步骤 | 操作 | 判断标准 |
|---|---|---|
| 第一步 | 将万用表调至直流电压档（DCV），量程选20V | — |
| 第二步 | 黑表笔接电路板GND，红表笔依次测晶振两个引脚 | — |
| 第三步 | 记录两脚电压值 | 两脚电压均约为VCC/2 ± 20%为正常 |
| 第四步 | 对比供电电压 | 电压远低于VCC/2或电压差过大则可能未起振 |
注意：有源晶振输出为高频方波，万用表无法准确测量输出电压，仅能通过直流档间接判断是否起振-。万用表测得的电压本质上是平均电压，对高频信号误差较大，只能作为粗筛手段-。
模块二：电容档检测（检测晶振是否漏电/短路）
将万用表拨至电容档（需支持pF级测量），测量晶振两个引脚之间的电容值。
正常值：几pF到几十pF（取决于晶振规格）。
异常判断：读数为0pF（开路）或无穷大（内部断路）；读数为几百pF以上（漏电严重）。
模块三：电阻档检测（检测晶振绝缘性）
将万用表拨至电阻档（高阻档，如20MΩ档），测晶振两引脚间电阻。
正常值：无穷大（兆欧级以上）。
异常判断：电阻值为几十kΩ以下（漏电）或0Ω（短路）。
汽车维修实用技巧：汽车ECU晶振故障往往伴随通信故障码（如CAN通信错误、转速信号异常），万用表检测ECU供电端电压（通常5V或3.3V）与晶振引脚电压比照，可快速定位时钟问题。
工业控制实用技巧：工厂新手可用万用表Hz档测量晶振频率（万用表Hz档测量频率上限通常仅10MHz以内，仅适用于32.768kHz等低频晶振），高频晶振需使用示波器或频率计。
关键词植入：万用表检测晶振步骤、晶振核心部件检测方法、工业新手用万用表测晶振
3.3 工业/汽车专业仪器检测晶振方法（进阶精准检测）
方法一：示波器检测法（最直观）
| 步骤 | 操作 | 要点 |
|---|---|---|
| 第一步 | 示波器探头设置×10衰减档，调至合适的电压量程（如1V/div）和时基（与晶振频率匹配） | 探头衰减倍数越大，探头结电容对电路影响越小 |
| 第二步 | 探头接地夹接GND，探头尖端接触晶振输出脚（OSC_OUT）或其中一脚 | 汽车ECU检测时需在通电后等待几秒至几十秒稳定 |
| 第三步 | 观察波形形态 | 正常：稳定正弦波或方波，频率=标称值，峰峰值接近VCC |
| 第四步 | 异常判断：无波形、波形畸变、频率偏离标称值超±50ppm | 工业级晶振要求±20ppm以内 |
工业/汽车检测要点：示波器探头结电容可能改变振荡电路特性，工业高精度检测建议使用有源探头-；汽车维修中晶振启动时间可能长达几秒到几十秒，需等待后再观察波形-。
方法二：频率计/频谱分析仪检测法（工业质检首选）
频率计通过探头接触晶振输出脚直接测量频率数值：
正常：显示频率与晶振标称值一致，误差≤标称精度。
异常：无频率读数或频率明显偏离（如12MHz晶振测出11.5MHz）。
频谱分析仪优势：避免探头结电容影响，可直接通过近场探头靠近晶振电路测量频率峰值-。
工业批量检测标准流程（工厂流水线适用） ：
将被测晶振置于专用测试夹具中。
依据GB/T12273、IEC60679标准设定测试条件-。
使用自动测试系统依次测量：串联谐振频率（Fs）、负载谐振频率（FL）、等效串联电阻（ESR）、负载电容（CL）、频率温度特性。
判定标准：工业级频率误差≤±20ppm，ESR≤标称最大值-。
方法三：网络分析仪/阻抗分析仪检测法（研发/质检专业级）
采用直接阻抗法测量晶振负载谐振频率，比物理负载电容法更准确-。该方法使用网络分析仪，将晶振与实际电容串联后测量指定负载电容下的阻抗特性，可直接测量等效串联电阻和并联电容等核心参数-。
汽车电子专用检测方法：
车规级晶振必须通过AEC-Q200认证，检测项目包括温度循环、高温存储、湿度抵抗、机械冲击、振动等-。
汽车维修中可使用汽车诊断仪读取ECU实时时钟状态，辅助判断晶振是否正常工作。
关键词植入：工业专业仪器检测晶振步骤、频谱分析仪使用方法、晶振行业在线检测技巧、晶振行业批量检测方法
四、补充模块
4.1 工业/汽车/家电不同类型晶振检测重点
工业控制场景晶振检测重点：
工业MCU主频晶振（8MHz/12MHz/25MHz） ：重点检测频率精度和ESR，频率漂移超过±20ppm会影响控制系统时序精度-。
工业RTC晶振（32.768kHz） ：重点检测起振可靠性，ESR过大会导致不易起振-。对工业装置按老化曲线制定更换周期，进行预防性更换-。
汽车电子场景晶振检测重点：
车规级SMD晶振：必须满足AEC-Q200标准，重点检测抗振性和宽温工作能力（-40℃~+125℃），汽车电子系统中存在大量电磁干扰源，车规级晶振需具备强抗干扰能力-。
汽车MCU/ECU晶振：不起振将导致ECU无法工作，引发通信异常、发动机故障码等-。
家电维修场景晶振检测重点：
遥控器晶振（32.768kHz/455kHz等） ：晶振片破碎、漏电是常见故障，可使用代换法快速判断-。
家电主控晶振（4MHz/8MHz/12MHz） ：不起振导致“不开机”“三无”等故障，电压粗测法最常用-。
关键词植入：工业MCU晶振检测方法、汽车ECU晶振检测技巧、家电主控晶振检测
4.2 工业/汽车/家电晶振检测常见误区（避坑指南）
| 误区 | 正确理解 | 行业危害 |
|---|---|---|
| 误区一：用万用表直接测有源晶振输出电压 | 有源晶振输出高频方波，万用表交流档针对正弦波校准，测量误差极大- | 误判晶振损坏，更换后故障依旧 |
| 误区二：示波器探头×1档直接测晶振引脚 | 探头×1档结电容高达上百pF，会显著改变负载电容导致停振- | 原本正常的晶振被测成“不起振” |
| 误区三：工业现场忽略ESR检测 | ESR超标是晶振不起振的核心原因，需用阻抗分析仪或网络分析仪精确测量- | 更换晶振后仍不起振，排查方向错误 |
| 误区四：汽车维修中未匹配电压标准检测 | 汽车ECU供电电压有5V、3.3V、1.8V等多种，晶振引脚电压应取VCC/2而非固定值 | 用固定2.5V标准判断3.3V系统正常晶振，误判为损坏 |
| 误区五：批量检测未考虑温度老化 | 晶振频率随温度变化，需在额定温度范围内测试；老化会导致频率漂移和ESR增加- | 出厂检测合格但使用后快速失效 |
关键词植入：晶振行业检测误区规避、晶振行业检测误判原因
4.3 工业/汽车/家电晶振失效典型案例（实操参考）
案例一：工业PLC控制系统晶振频率漂移导致通信故障
场景：某工厂PLC控制系统间歇性通信中断，设备每隔数小时报“时钟同步错误”。
故障现象：系统运行不稳定，无完全死机，但通信时断时续。
检测过程：使用频谱分析仪测量PLC主控板晶振（25MHz），发现实际频率为24.98MHz，偏离标称值约-0.08%。依据GB/T12273标准，工业级要求≤±20ppm（约±500Hz），该晶振漂移超800倍-。
解决方法：更换符合工业级精度（±20ppm）的同规格晶振后，系统恢复正常通信。
延伸建议：工业装置应按老化曲线制定晶振更换周期，进行预防性更换-。
案例二：汽车ECU 32.768kHz RTC晶振不起振导致系统死锁
场景：某车型批量出现车机黑屏、ECU初始化失败，2024年某车企因此问题单案损失超200万美元-。
故障现象：上电后系统无响应，主芯片无法完成初始化。
检测过程：示波器测晶振引脚无振荡波形；测晶振两端电压均为0V（正常应为1.65V左右，VCC=3.3V）。进一步检测发现32.768kHz晶振ESR超标（正常≤50kΩ，实测>120kΩ），导致不易起振-。
解决方法：更换ESR较小的晶振，同时调整负载电容参数以提高负性阻抗，确保可靠起振。
行业启示：车规级晶振必须通过AEC-Q200认证，确保-40℃~+125℃宽温和强振环境下可靠工作-。
关键词植入：晶振行业失效案例分析、工业PLC晶振故障检测、汽车ECU晶振故障检测
五、结尾
5.1 晶振检测核心（工业/汽车/家电高效排查策略）
分级检测策略（按场景快速定位） ：
| 场景 | 快速初筛 | 精准检测 | 专业级检测 |
|---|---|---|---|
| 工厂质检/生产线 | 目检+代换法 | 万用表电压档+电容档 | 频谱分析仪/网络分析仪+GB/T12273标准 |
| 汽车维修/售后 | 万用表电压粗测 | 示波器波形观察+OBD诊断 | 车规级AEC-Q200认证检测 |
| 家电维修/上门 | 电压粗测+代换法 | 万用表电阻/电容档 | 替换法+示波器（有条件时） |
高效排查逻辑：
第一步（基础判断） ：目测外观+电压粗测——排除明显损坏。
第二步（精准定位） ：示波器/万用表深入检测——确认是否起振、频率是否准确。
第三步（专业验证） ：频谱分析仪/频率计精确测量——适用于批量质检或疑难故障。
关键词植入：测量晶振好坏步骤、晶振行业高效检测策略
5.2 晶振检测价值延伸（维护与采购建议）
工业场景建议：
定期校准：对晶振进行长期稳定性频率特性检测，评估频率偏移、相位噪声、温度漂移等关键指标-。
采购要求：工业级晶振精度需≤±20ppm，ESR需≤标称最大值。
寿命管理：根据老化曲线制定晶振更换周期，进行预防性更换-。
汽车场景建议：
采购必须确认晶振通过AEC-Q200认证，并具备ISO/TS16949管理体系证书-。
维修备件：建议使用原厂车规级晶振，避免使用工业级或商用级替代。
检测工具：维修店建议配备100MHz带宽以上示波器，满足车载高频晶振检测需求。
家电维修建议：
常备晶振备件：32.768kHz、4MHz、8MHz、12MHz为家电常见频点，建议每种备用5-10个。
上门维修时优先采用代换法，最快捷有效。
注意防静电：家电主控板多为CMOS电路，静电敏感，维修时建议佩戴防静电手环。
关键词植入：晶振行业日常维护技巧、晶振行业采购与校准建议
