示波器坏了该怎么修？一文读懂示波器中常见故障以及处理方法

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。而泰克示波器作为广大工程师最受青睐的示波器品牌之一，它广泛应用于汽车电子、通信、雷达等行业，是院校、研究所的座上宾。频繁的使用泰克示波器，久而久之也容易出现一些小故障，今天安泰测试就给大家分享一下泰克示波器常见故障及预防措施，希望对大家有所帮助。

一、示波器电源故障造成的不开机

示波器内部有独立的电源模块为主板和各功能模块供电，故需着重关注用电安全。

使用中需注意的问题：

1、使用示波器原装电源线；

2、确认电网稳定。当电网中有大功率电器接入时，先关闭示波器，拔下电源线，待电网稳定后再使用；

3、开机时：先插上 AC 电源线，再按开机键开机；

关机时：先按关机键关闭示波器，再拔掉 AC 电源线；

4、注意仪器使用环境，定期清理灰尘。

二、示波器烧通道 / 烧采集板

一般通道故障是由静电或接入过大信号造成的，严重的时候更会烧掉采集板和主控板。这种故障维修难度大、周期长、成本高，故使用中需特别注意：

1、严禁用手或身体其他部位碰触示波器通道接口，防止静电损伤；

2、使用前先估算信号幅度，使用合适衰减倍数的探头进行测试；

3、测试时先将探头接好，再通入信号；测试完毕后先断开测试信号，再取下探头。

三、示波器系统问题

类似计算机，示波器也有一套自己的操作系统来管理和控制硬件和软件资源。常见的示波器系统问题有系统崩溃，驱动程序丢失，数据丢失，磁盘 / 内存损坏等等。

使用中需注意的问题：

1、定期清理系统，进行全盘杀毒，备份系统；

2、不要对系统文件进行操作。对系统文件误操作可能会导致系统崩溃；

3、注意开关机顺序，禁止直接拔电源线。

在泰克示波器的帮助下，电子工程师才能完成一个又一个的检测，而泰克示波器也因它的小体积、轻重量和使用方便被誉为“工程师的眼睛”。时代和科技都在发展，电子工程师们所使用的工具也在不断更新换代，但我们仍要利用好当下我们正在使用的工具，当工具发生故障时不能只想着抛弃它，而是尽可能维修好，从而提高工具的使用效率。

如果你发现示波器已经出现了故障怎么办呢？安泰维修工程师建议还是要找专业的人员去修理，否则因为自己操作不当可能导致示波器故障更为严重。

用示波器维修华硕M5A78L-M LX3 PLUS触发掉电故障

版号：华硕M5A78L-M LX3 PLUS REV1.03

故障：触发掉电

故障现象： 插CPU供电 掉电，不插CPU供电不掉电

1.发现短路后开始查MOS管，管子DS击穿。取下后测量板子没有短路。

2.从其他华硕板子上换上一个上管，通电吱一声，上管又击穿了，取下上管，通电测试，主板可以运行，用示波器测了G极波形，我靠，不烧管才怪呢。

3.然后就查原因，拆了下管测量还是一样的波形，然后就换UP6281芯片，换后无果，故障就在这里，但会是哪个元件有问题。

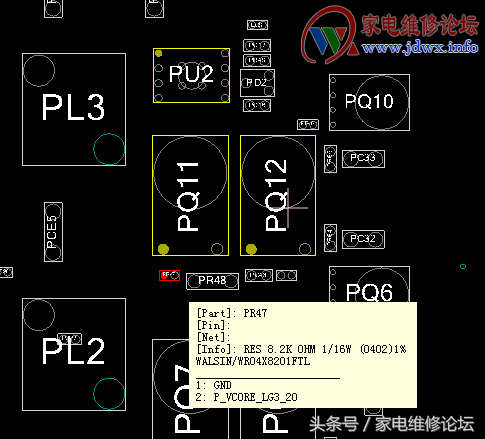

4.后面就拆下管的泄放电阻，在路测是7.2K 取下测是8.2K ，阻值没有问题，既然拆了就换一个，这个眼屎还小的电阻焊了好久。焊好电阻后先测下波形。咦，竟然好了。

5.总结，有些电阻用万用表测量是发的，可能它的高频特性性能下降了吧。 奇怪的电阻。此板应该是电阻高频性能下降，导致烧上管。没有示波器这玩意难修啊。

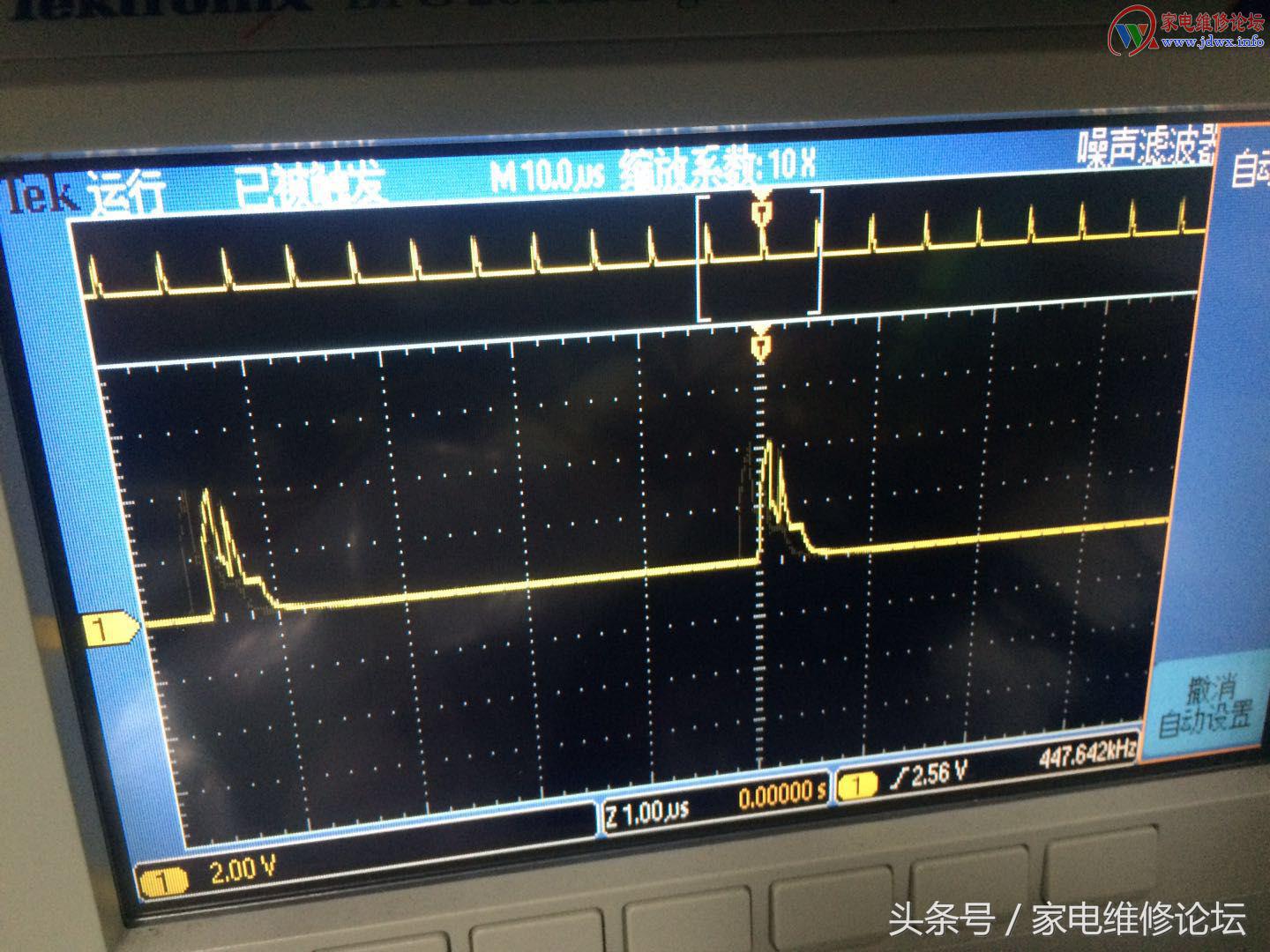

发一些测量图：

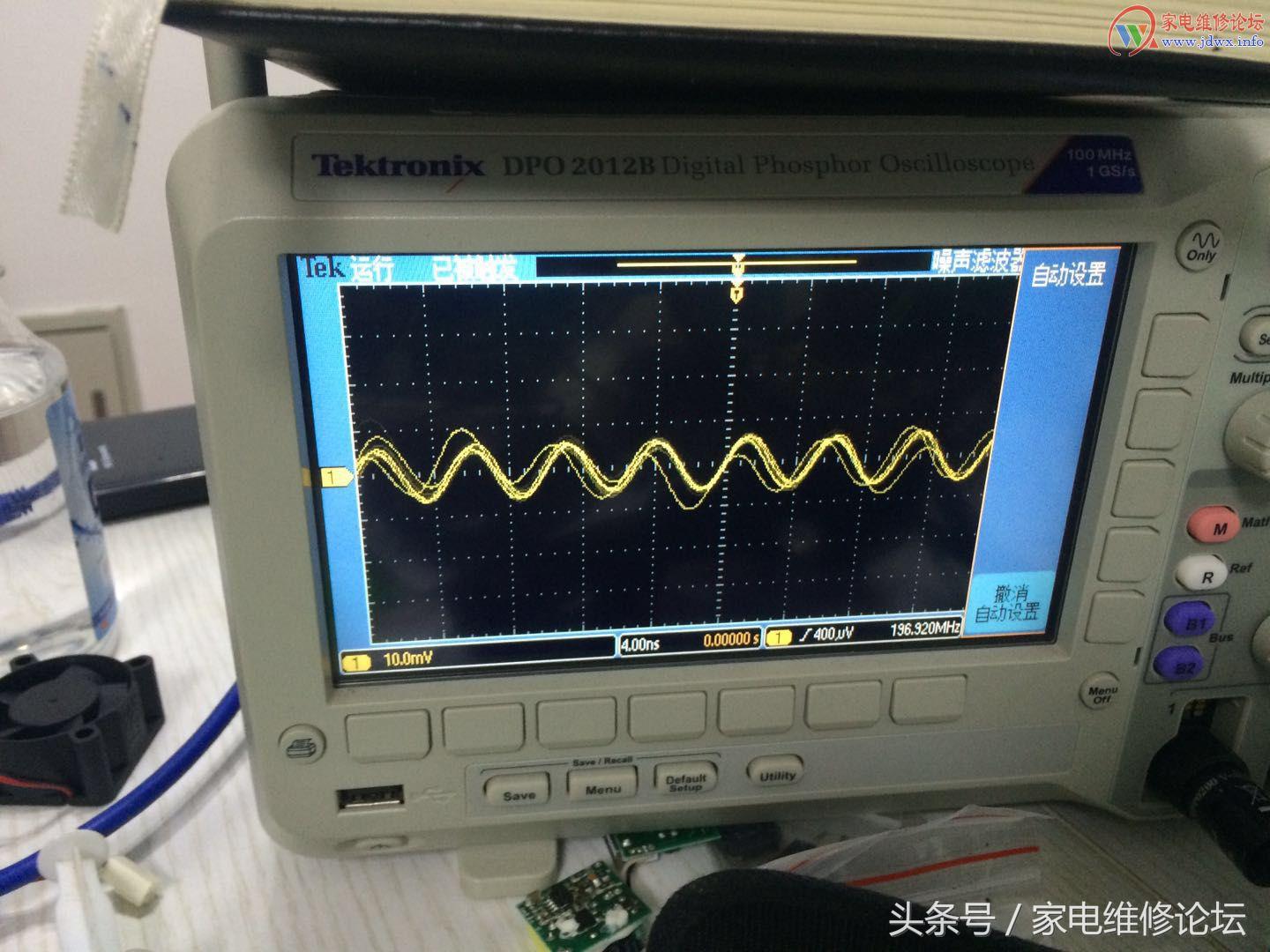

CPU假负载时钟

作者：广开言路

原文：http://www.jdwx.info/thread-714962-1-1.html

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。
