家电维修神器之示波器

家电维修这个行业很厉害，有人会说哪里厉害，又发不了大财。确实，但是搞家电的师傅技术那是一个厉害，我很佩服会技术的老师。他们维修的设备也很不错，今天就聊一下维修神器 示波器

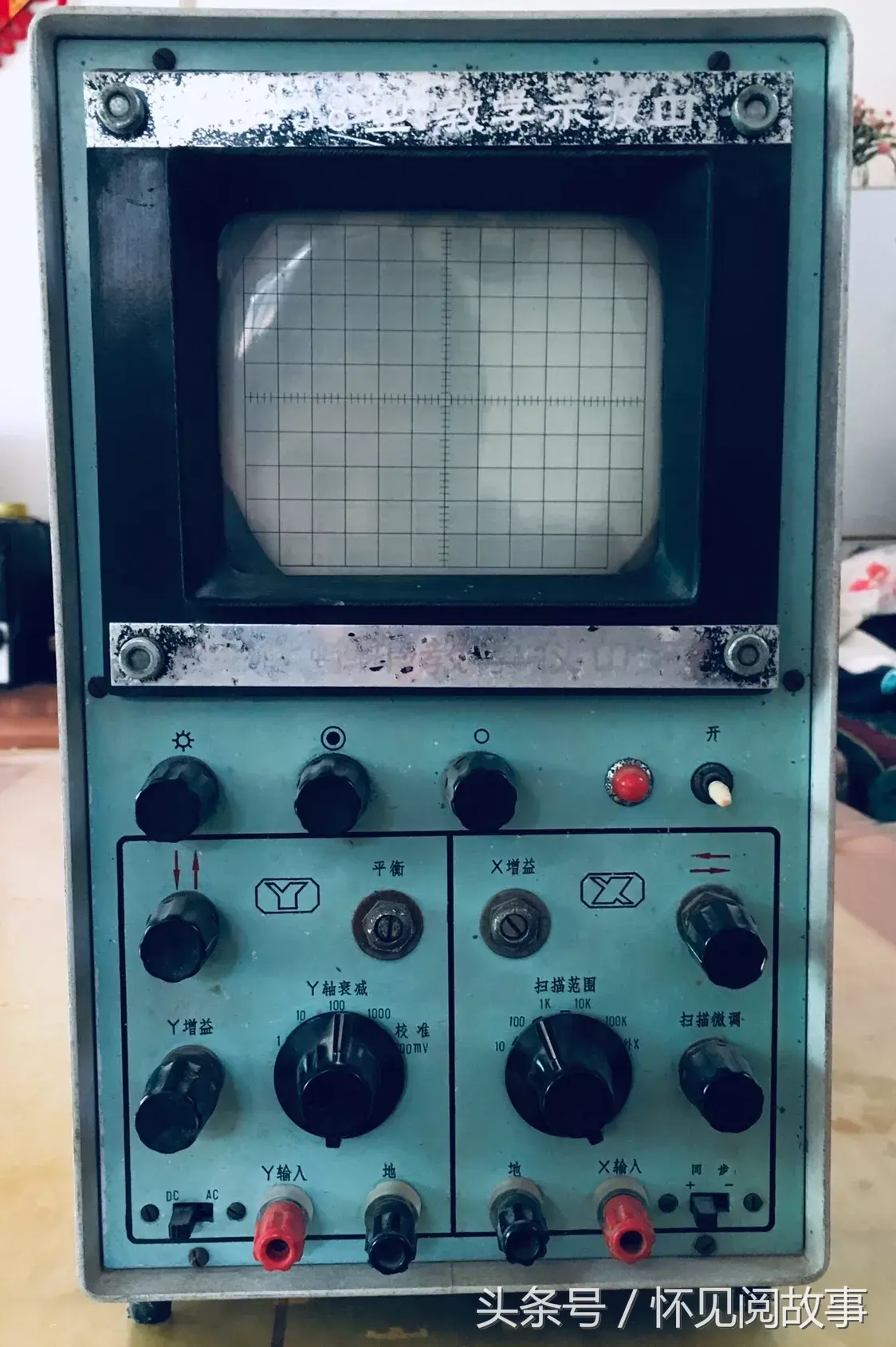

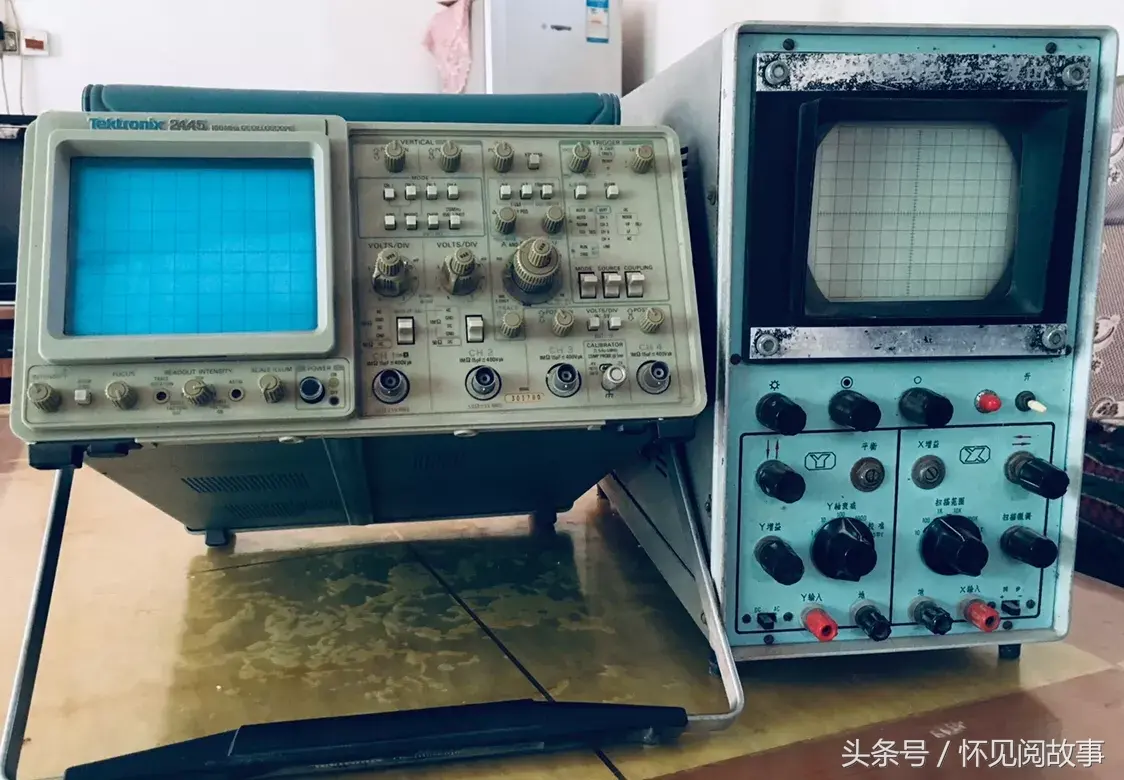

这种示波器算是最古老的了，可以说是古董艺术品了。电子管的，而且很重。频率也不算太高，到是挺有年代感！

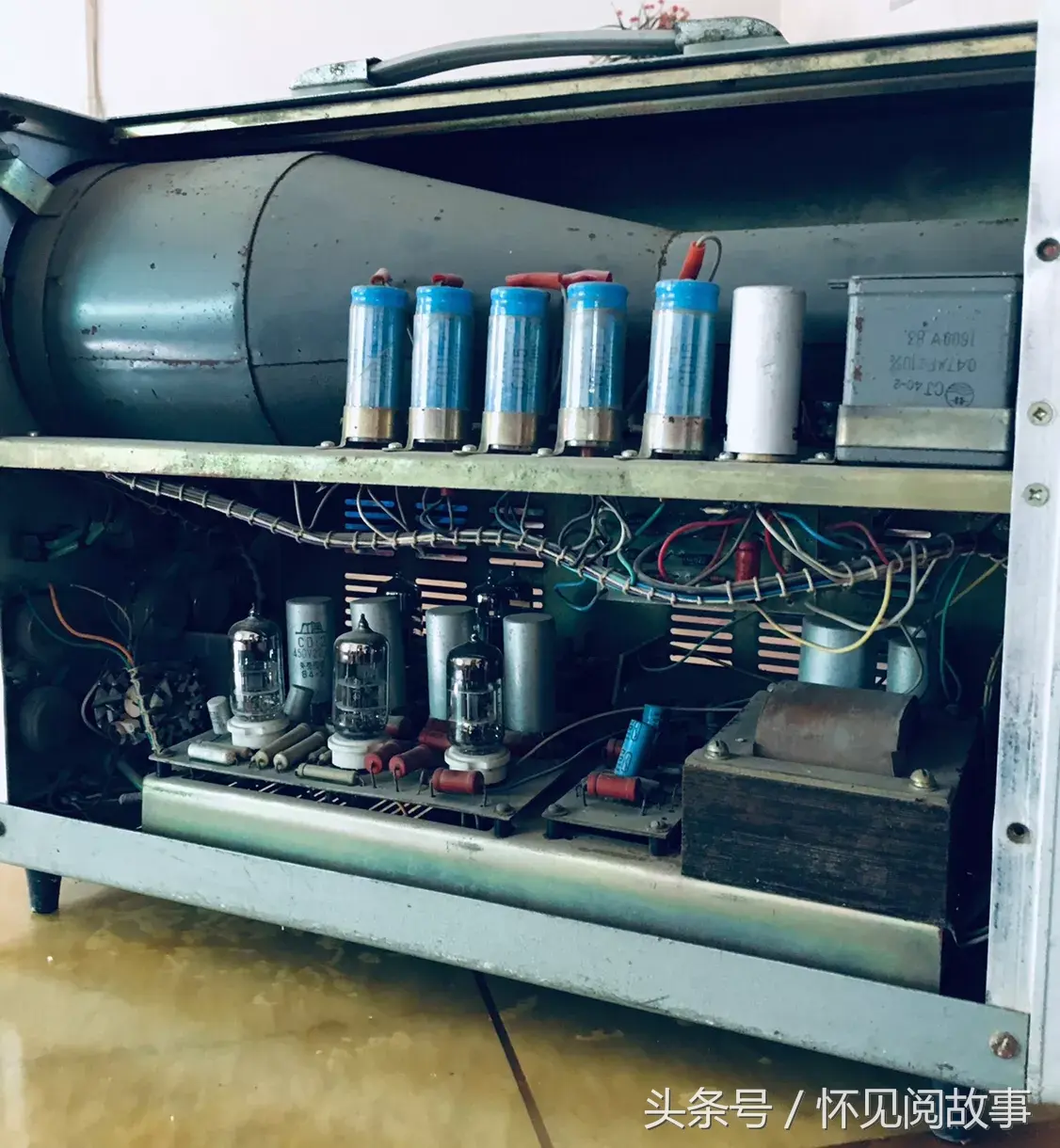

这是里面的构造，大概有七八个电子管。通电开机测试还真能用，里面的灯光挺不错的。

这台示波器很厉害，可是专业级别的了。数字的设备，价格还真不便宜。当年也有很多维修师傅想拥有一台这样的神器呀！

现在这两台示波器都被高科技淘汰了，很感叹人类的聪明和智慧。大自然的秘密一直在探索中，致敬伟大的科学家，发明家以及维修技术的师傅们！

用示波器维修华硕M5A78L-M LX3 PLUS触发掉电故障

版号：华硕M5A78L-M LX3 PLUS REV1.03

故障：触发掉电

故障现象： 插CPU供电 掉电，不插CPU供电不掉电

1.发现短路后开始查MOS管，管子DS击穿。取下后测量板子没有短路。

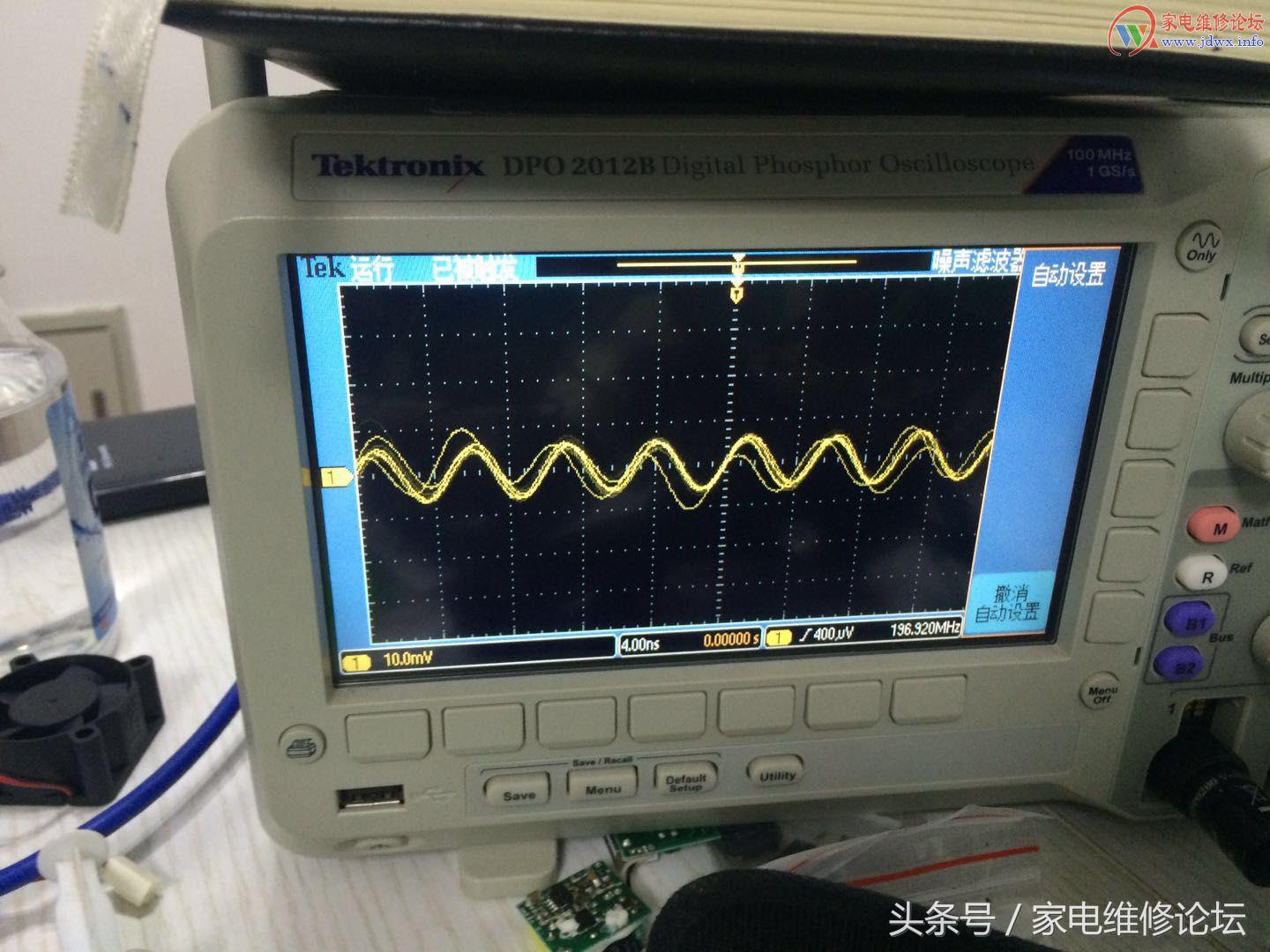

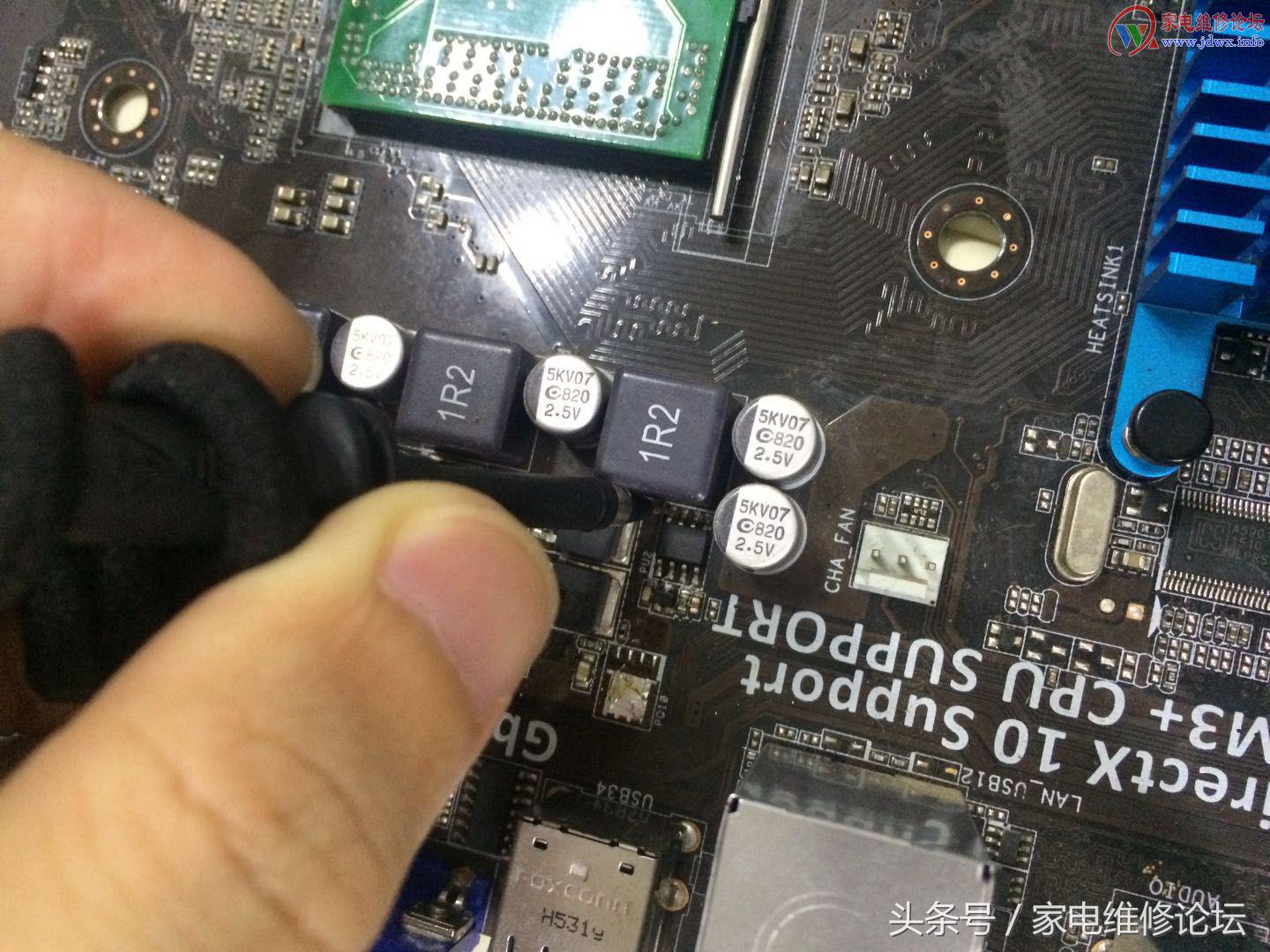

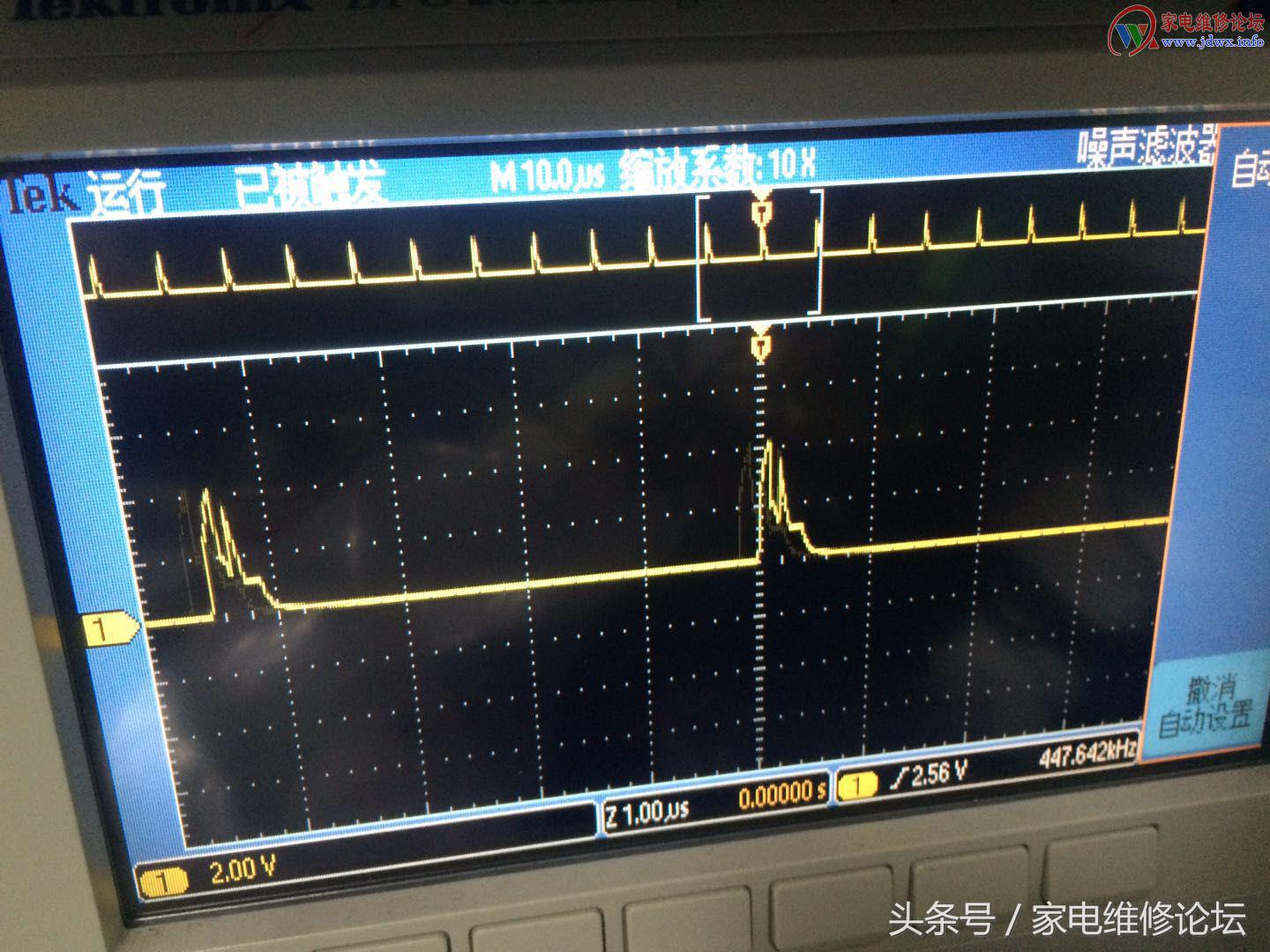

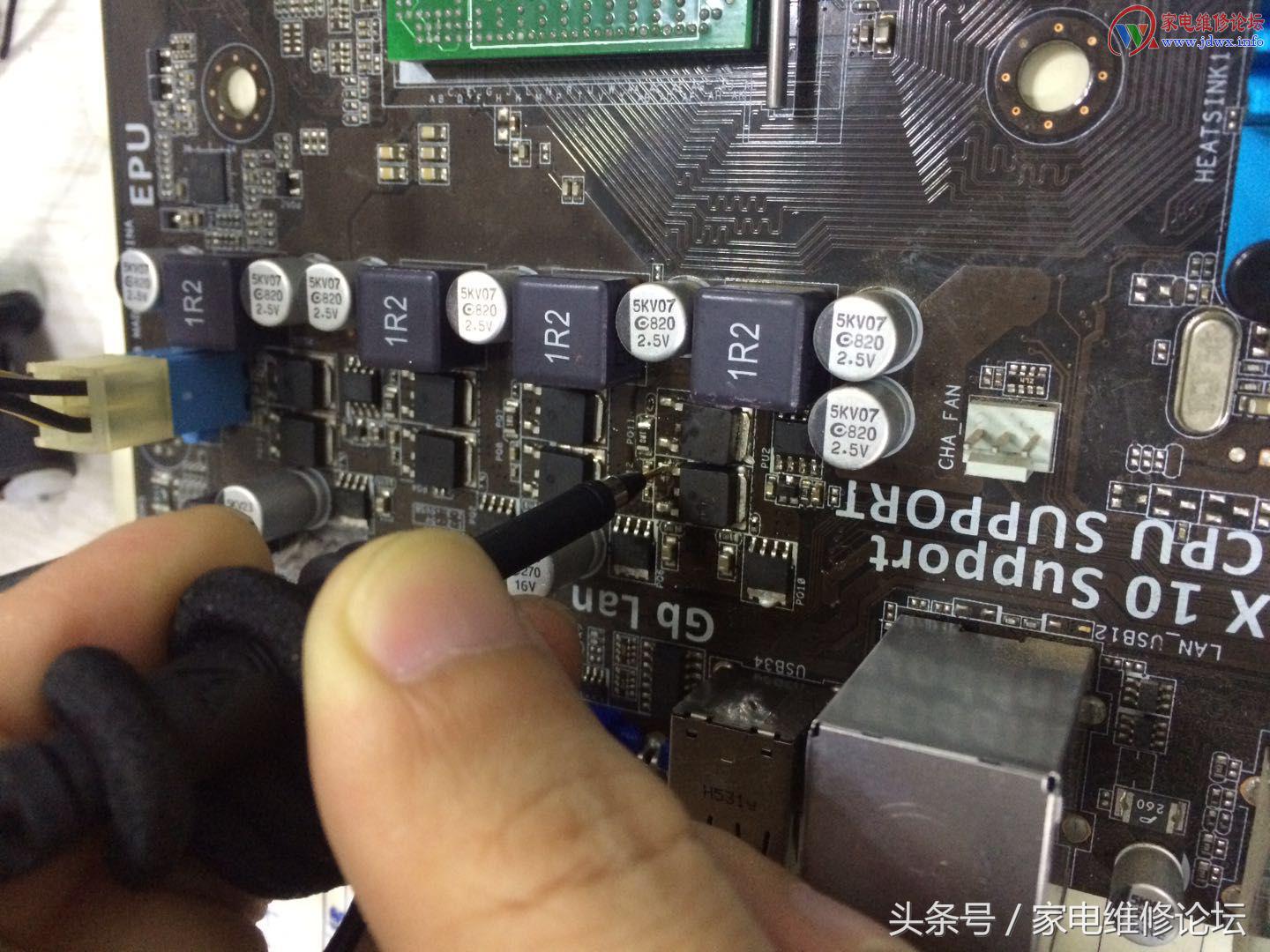

2.从其他华硕板子上换上一个上管，通电吱一声，上管又击穿了，取下上管，通电测试，主板可以运行，用示波器测了G极波形，我靠，不烧管才怪呢。

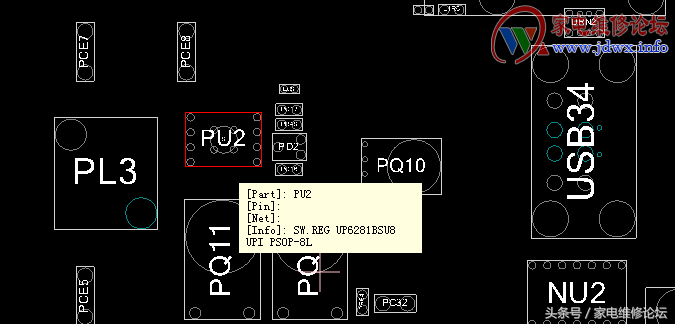

3.然后就查原因，拆了下管测量还是一样的波形，然后就换UP6281芯片，换后无果，故障就在这里，但会是哪个元件有问题。

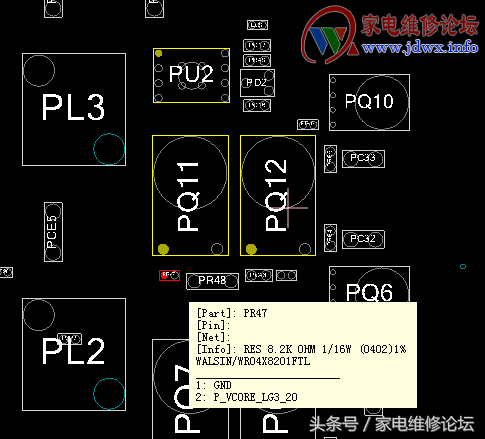

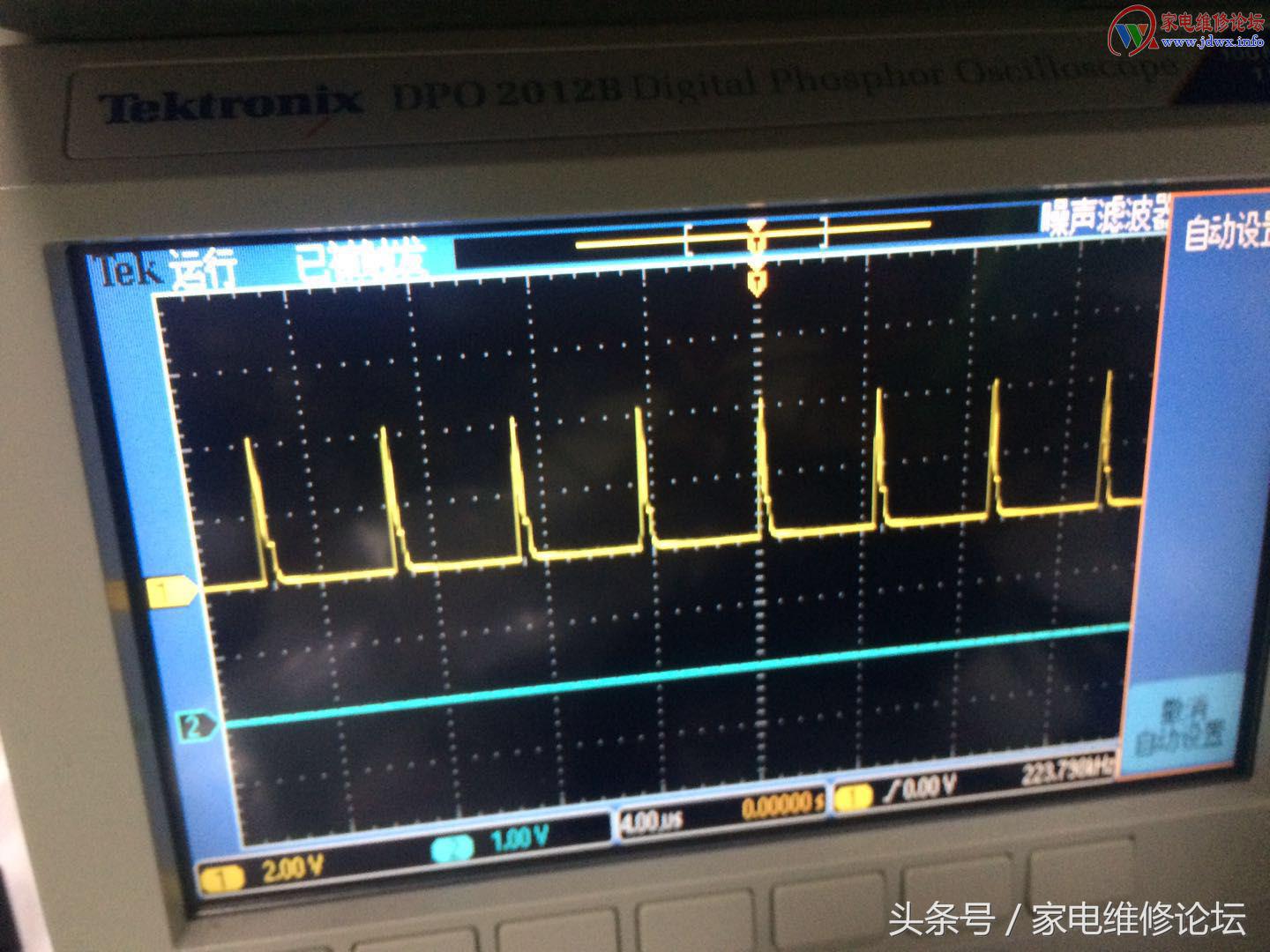

4.后面就拆下管的泄放电阻，在路测是7.2K 取下测是8.2K ，阻值没有问题，既然拆了就换一个，这个眼屎还小的电阻焊了好久。焊好电阻后先测下波形。咦，竟然好了。

5.总结，有些电阻用万用表测量是发的，可能它的高频特性性能下降了吧。 奇怪的电阻。此板应该是电阻高频性能下降，导致烧上管。没有示波器这玩意难修啊。

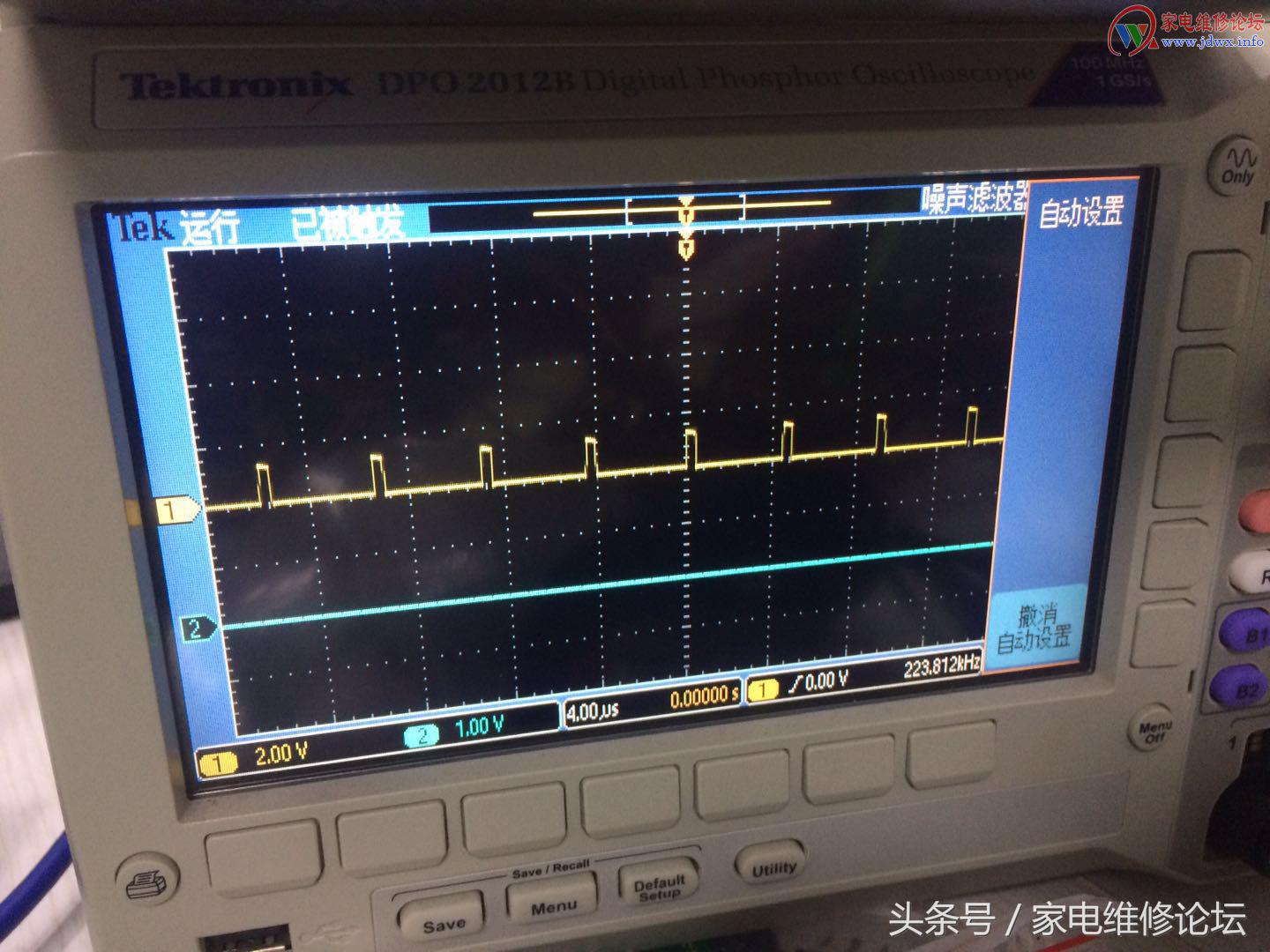

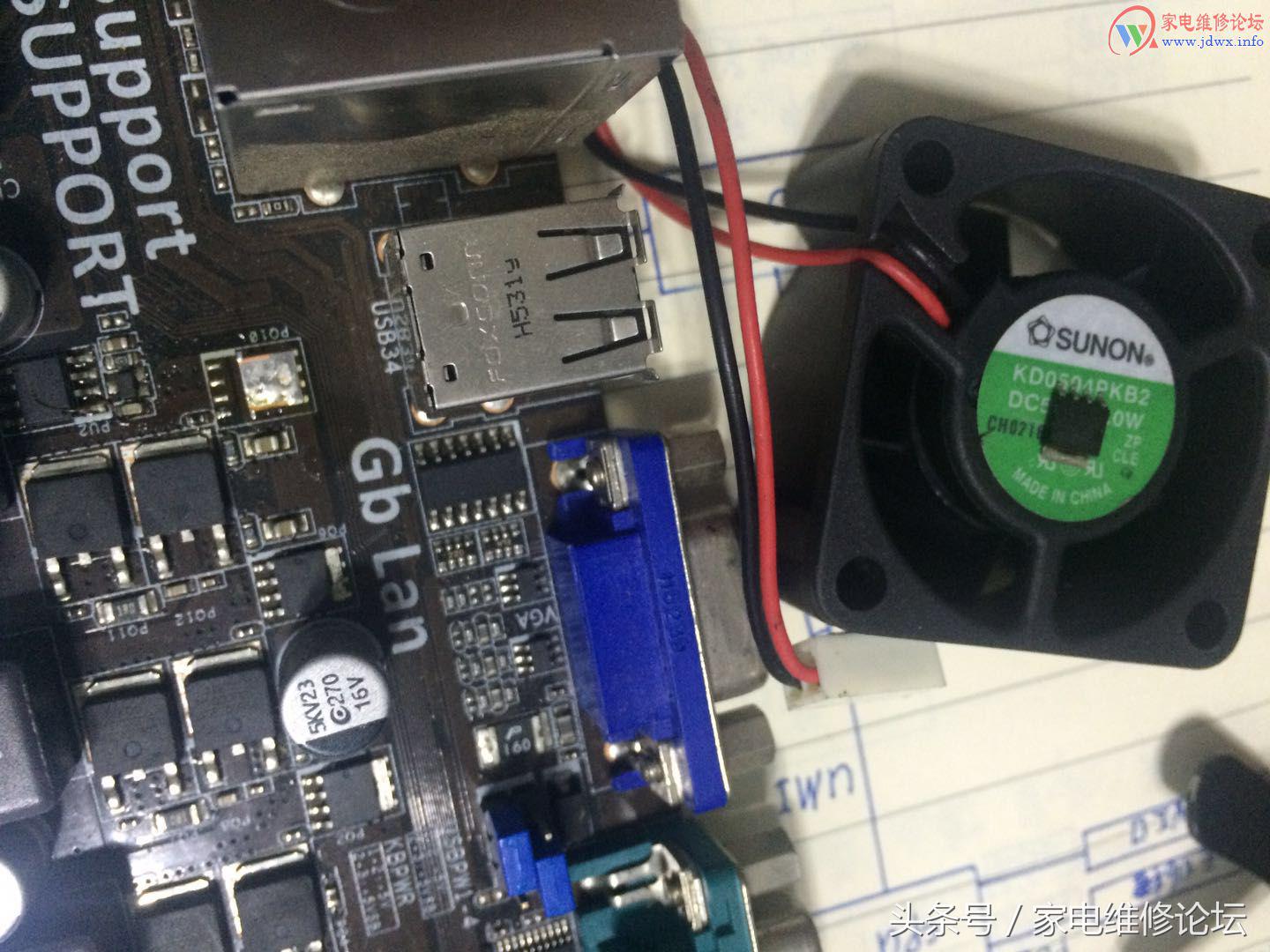

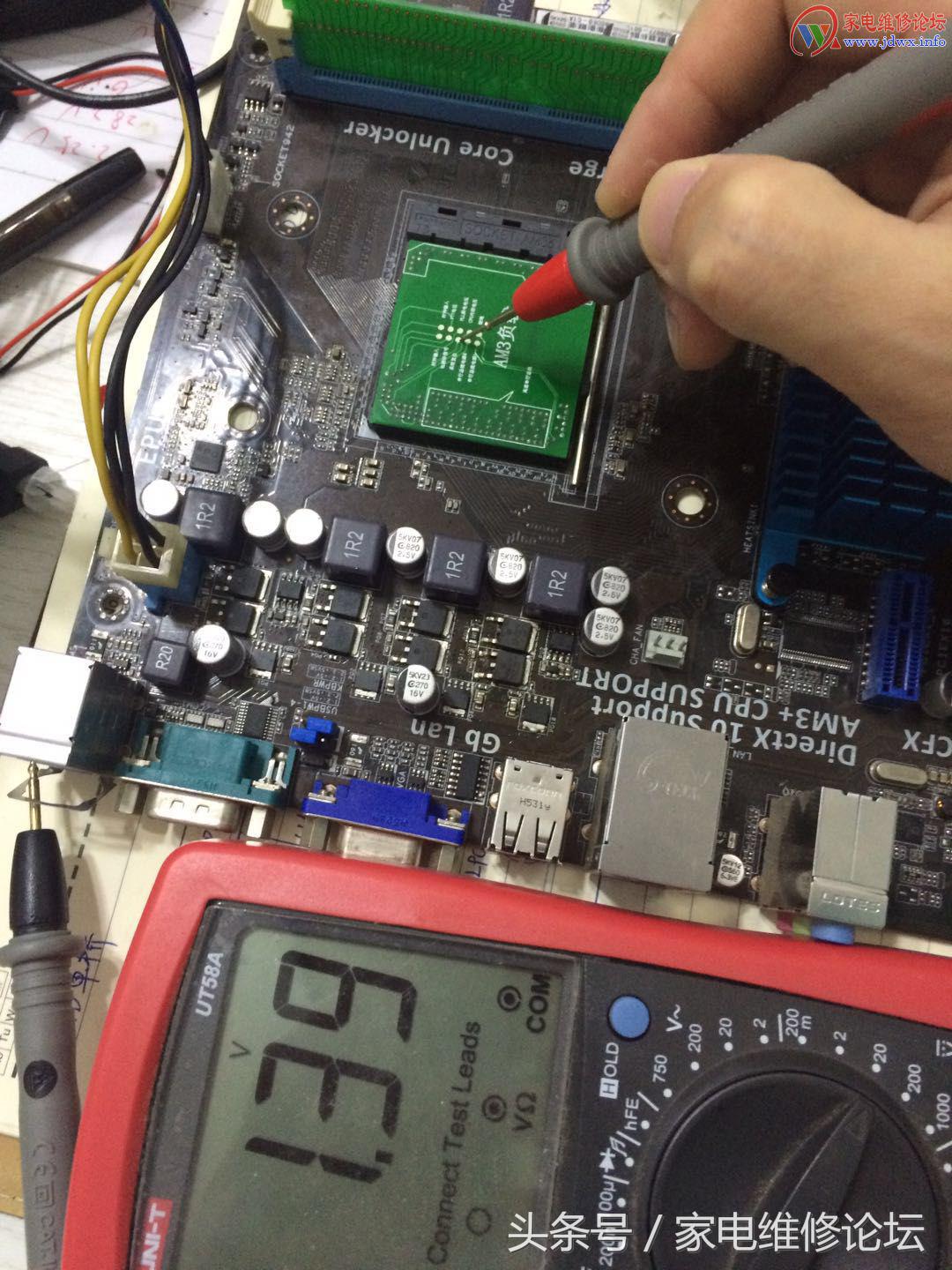

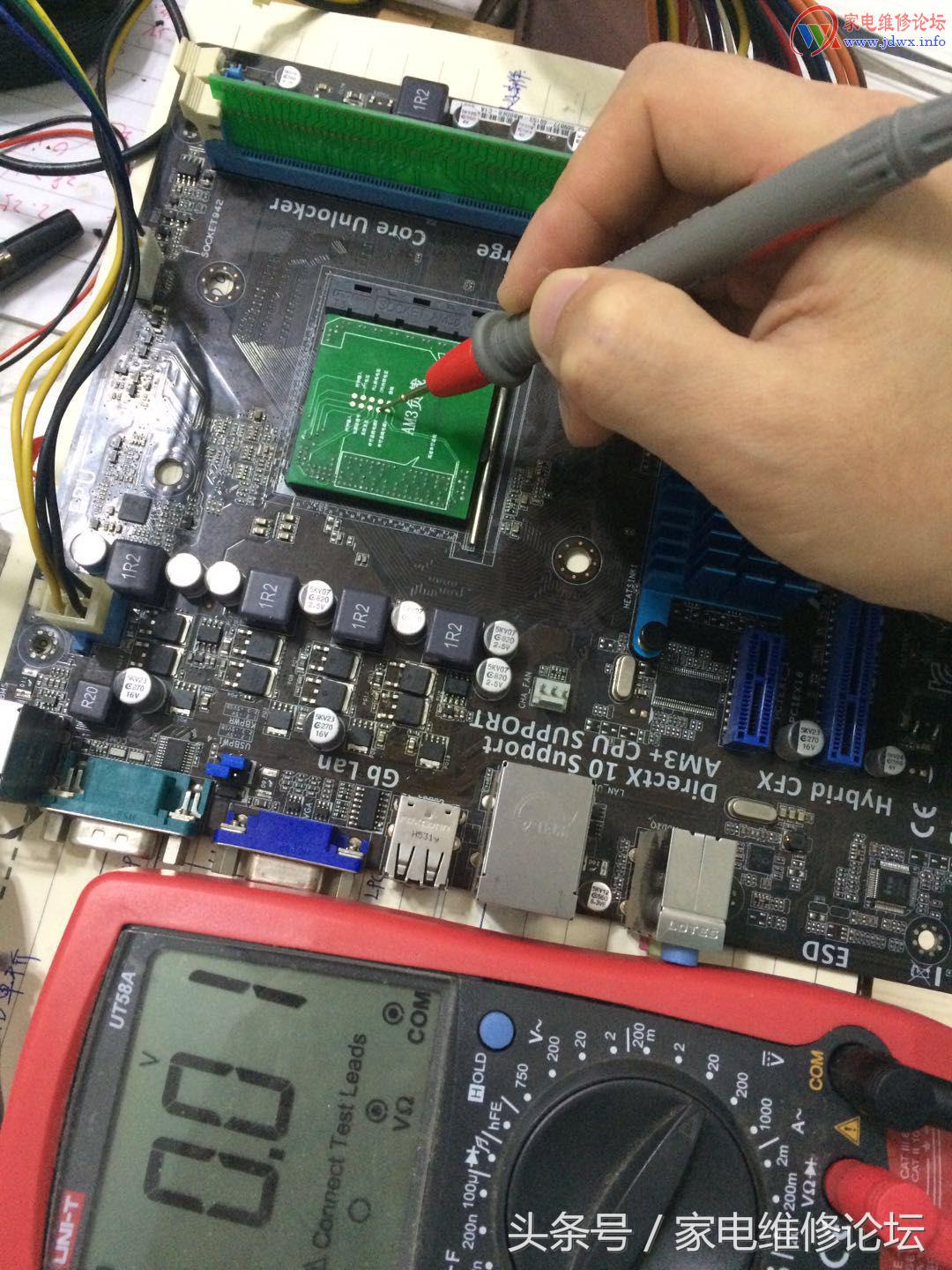

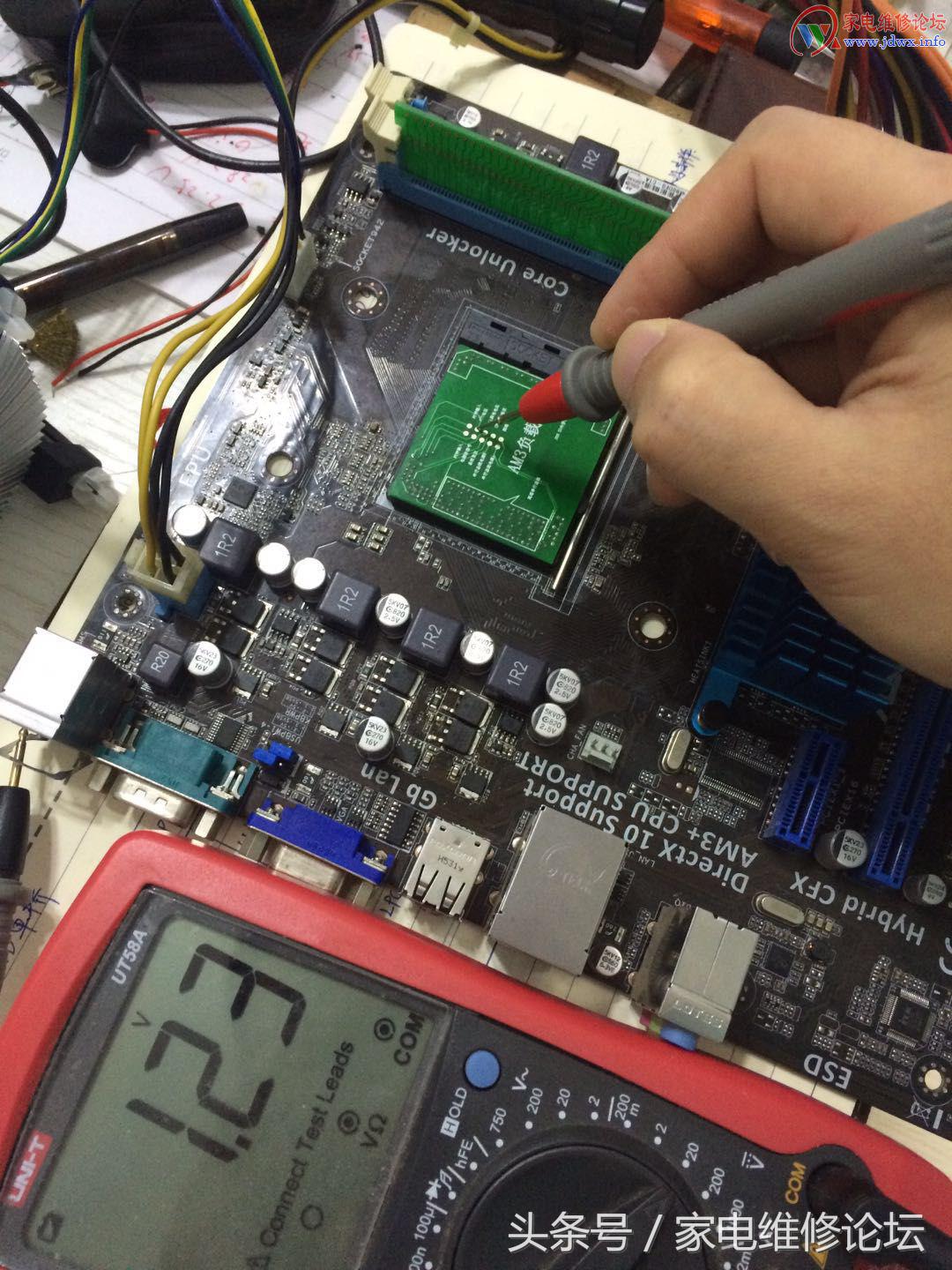

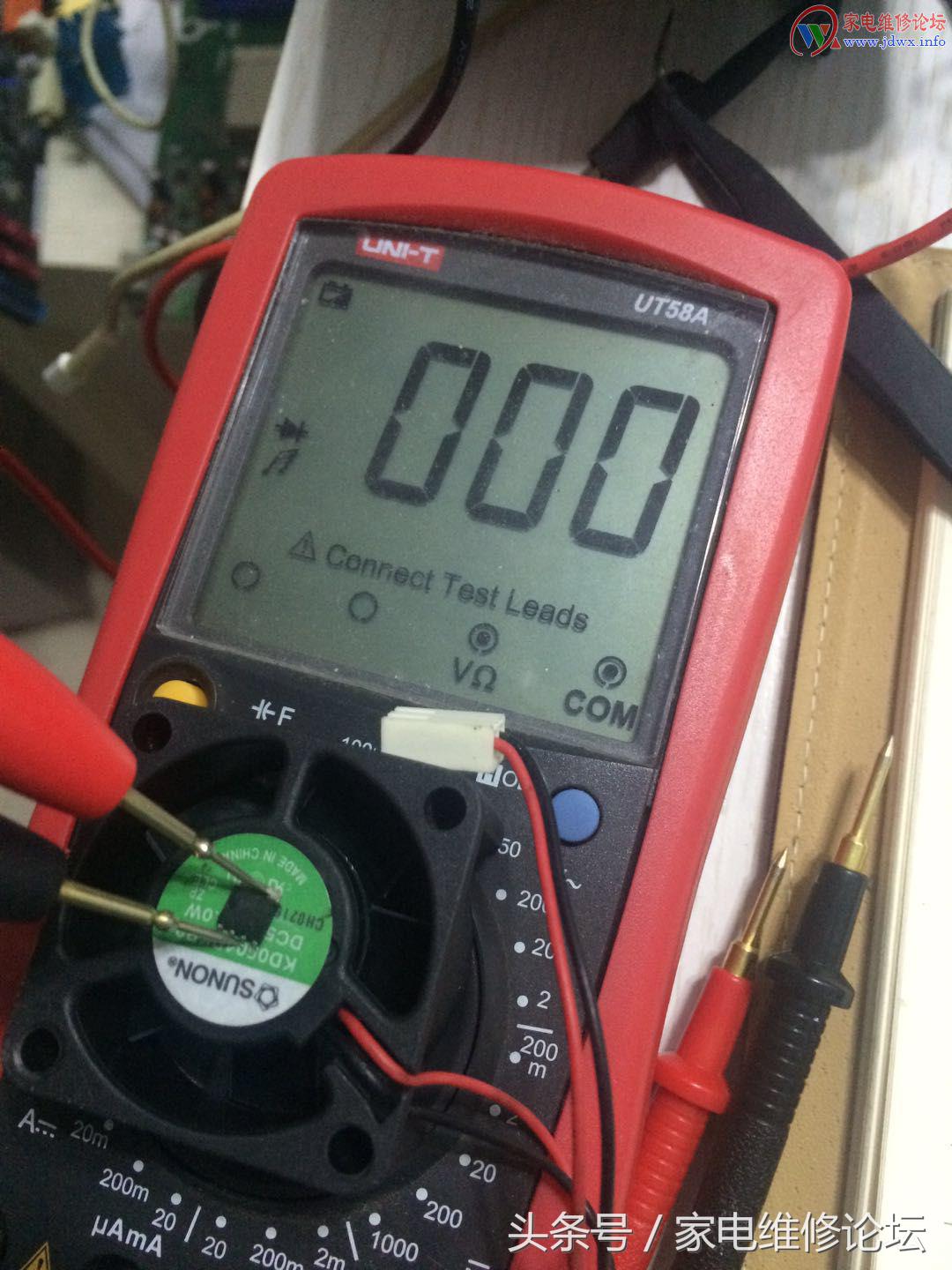

发一些测量图：

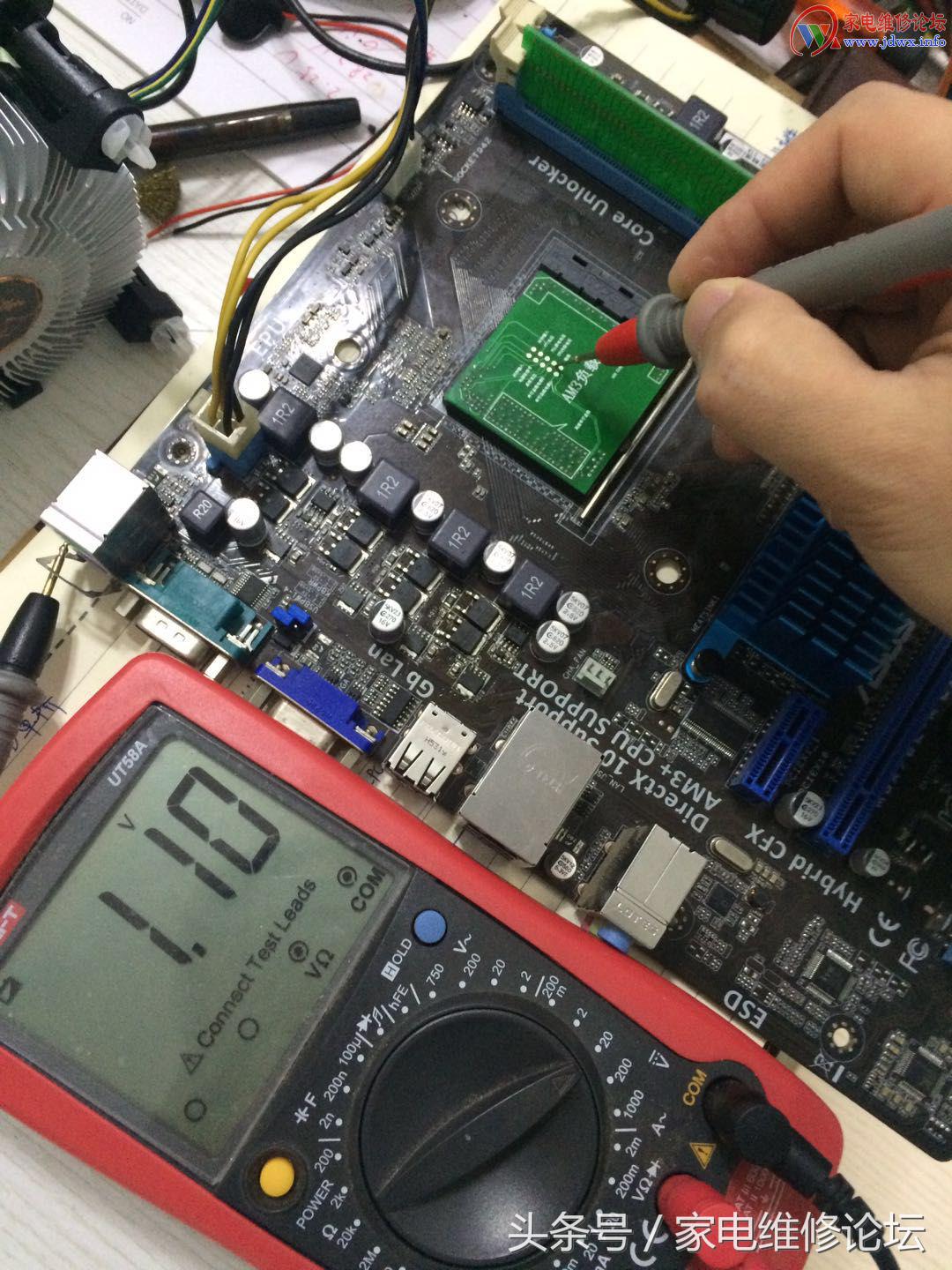

CPU假负载时钟

作者：广开言路

原文：http://www.jdwx.info/thread-714962-1-1.html
