海信液晶电视LED32K316开机背光一亮就灭维修分享

前几天维修一台海信32寸液晶电视，型号：LED32K316，故障现象是开机后背光亮一下就灭掉了，声音正常。拆机后重点检测背光灯条，此机为两组LED灯条串联，用自制灯条检测装置测两组灯条都能点亮，两组电压也一致，把两组灯条串联好，再用检测装置点亮灯条，然后开启电视机，图像正常，亮度均匀，觉得LED灯条应该没有问题。

下一步开始检查电源板，此机电源板型号为：RSAG7.820.4321/ROH，根据版号找到图纸。

海信液晶电视机4321电源板电路原理图.pdf根据图纸分析和热心QQ群友的帮助，重点检查了背光升压取样电阻R993，R995，R996三颗220K电阻，拆机测量阻值正常，清理好电路板，将此三颗电阻翻身反装，再次开机背光正常点亮，证明故障确实是这几颗电阻漏电所致。

为了尽量降低返修的风险，适当减小背光灯条的电流，电流调整方法见下图。

到此维修结束，谢谢观看！(作者：国强电修部/家电维修论坛www.jdwx.info)

史上最齐｜1000套+电气资料，工控人必须人手一份

“电工证什么时候能考过？”

“PLC怎么才能学会？”

“如何才能独自完成一个项目？”

这是所有电气人每日三省吾身的问题

你渴望速成，

渴望借鉴前人的经验，

却苦于每天

没有充足的时间搜集相关资料！

如果你有上述困扰，恭喜你找对地方了！

话不多说，马上安排

内容展示

● 50套历年电工考题

● 167本电工电子书

● 36本CAD电子书

● 108例PLC控制程序精编

● 三菱PLC资料合集

● 西门子PLC资料合集

1000套+学习资料包

01

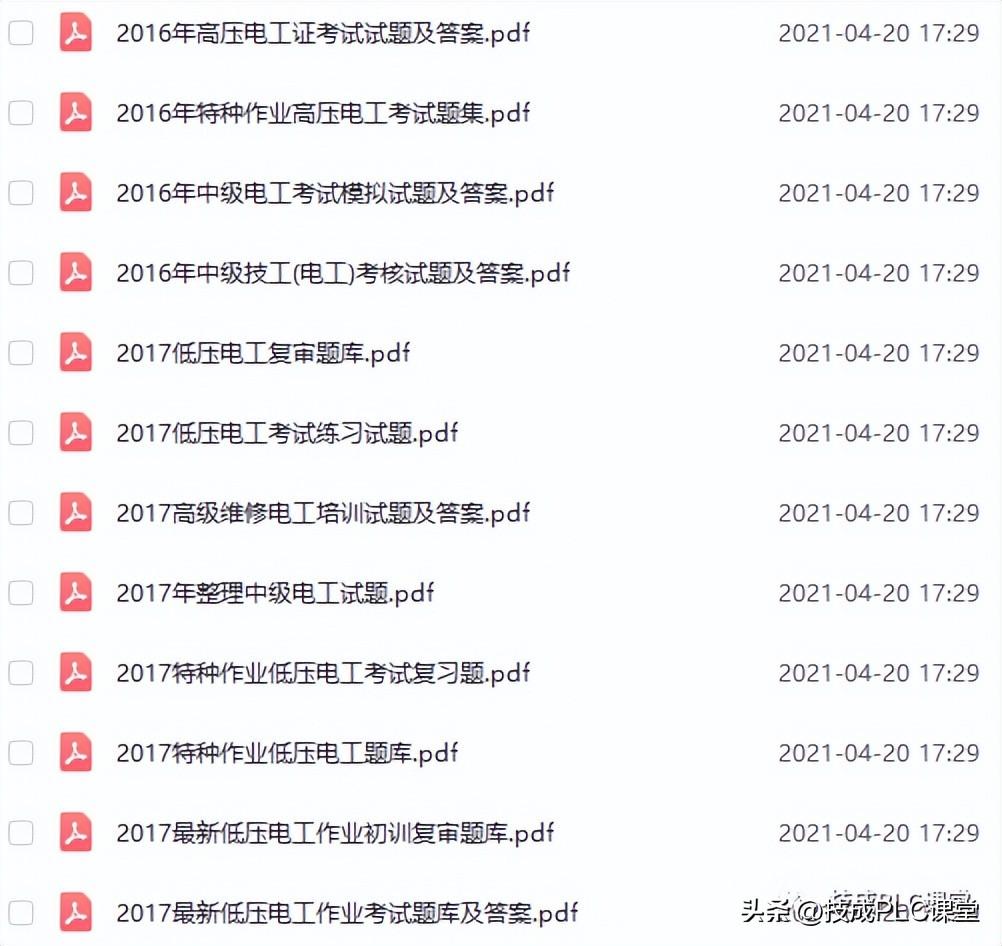

50套历年电工考题

2015年~2020年电工考题，包含：高低压电工、中高级电工、维修电工 等考题，类型非常齐全，很适合我们目前在考证的朋友们。

内容过多，只展示部分

02

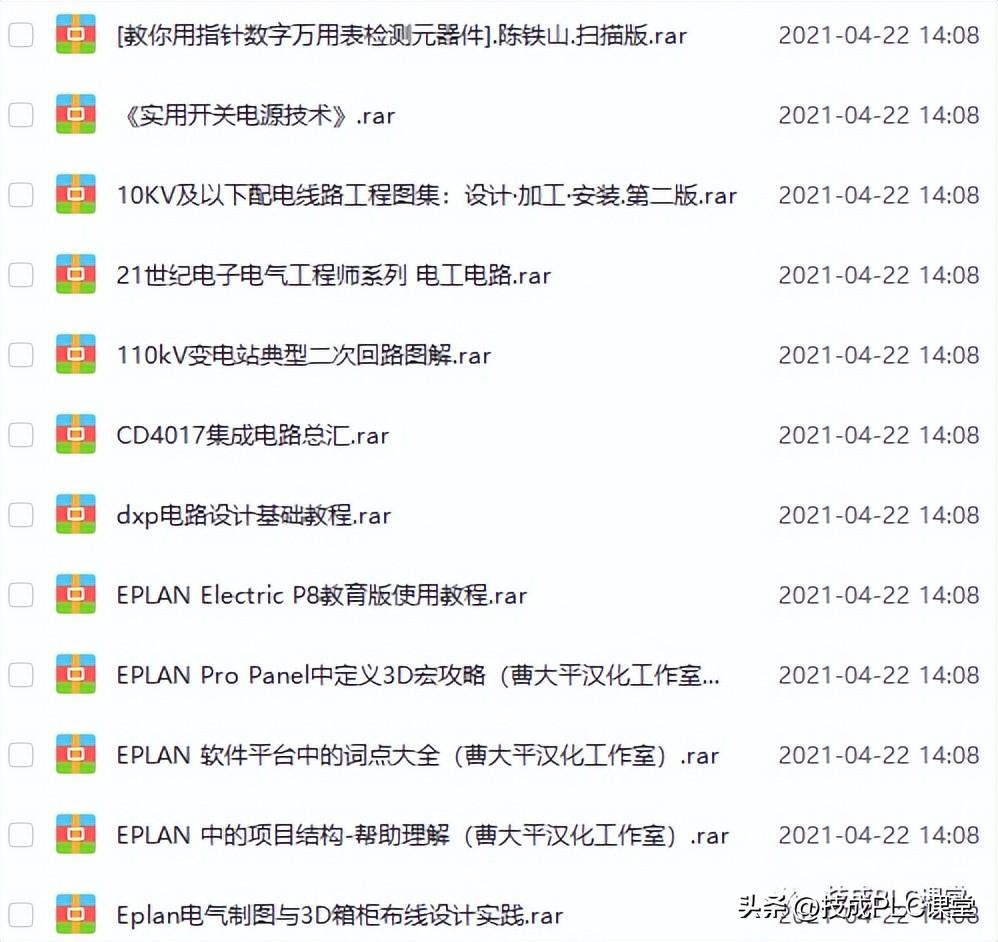

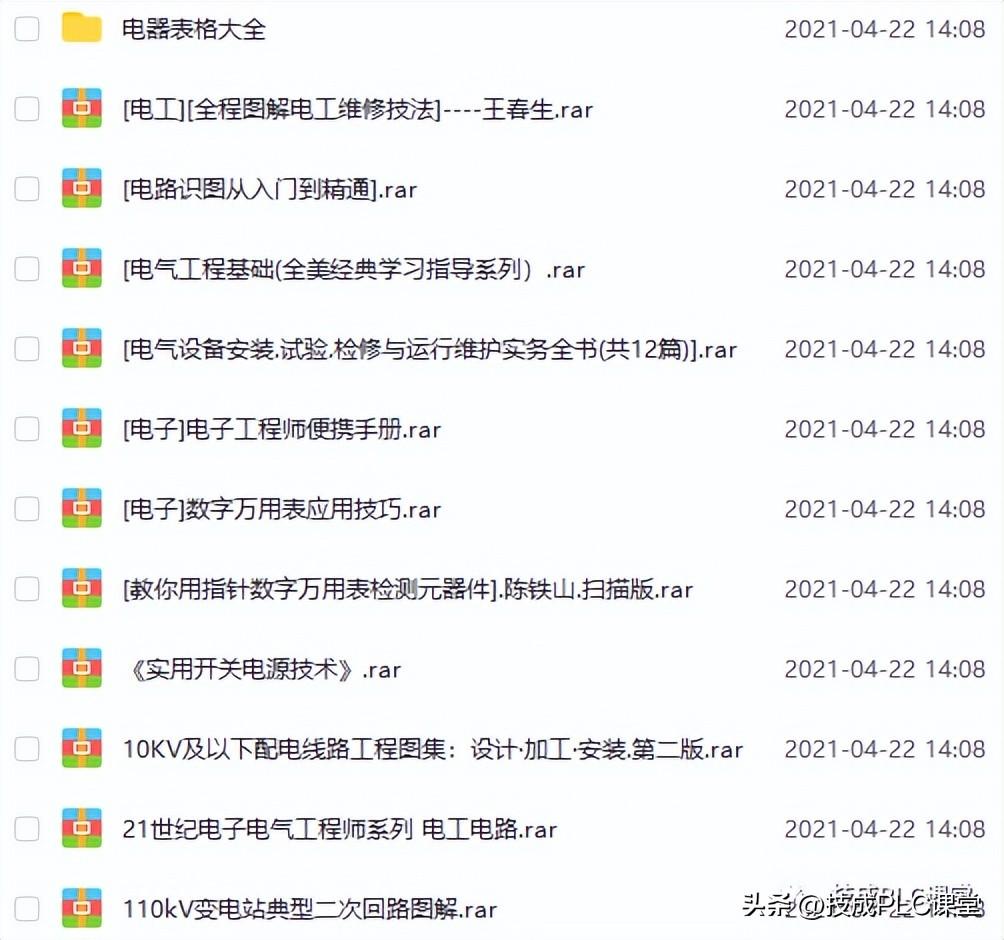

167本电工电子书

167本电工电子书涵盖了电工识图、电器工具的使用、设备维修及软件安装 等等，可以说是一套很完整的电气书籍 了！基本上想要学习的内容，在这里你都能找到！

内容过多，只展示部分

☝立即关注本账号，回复关键词领取

03

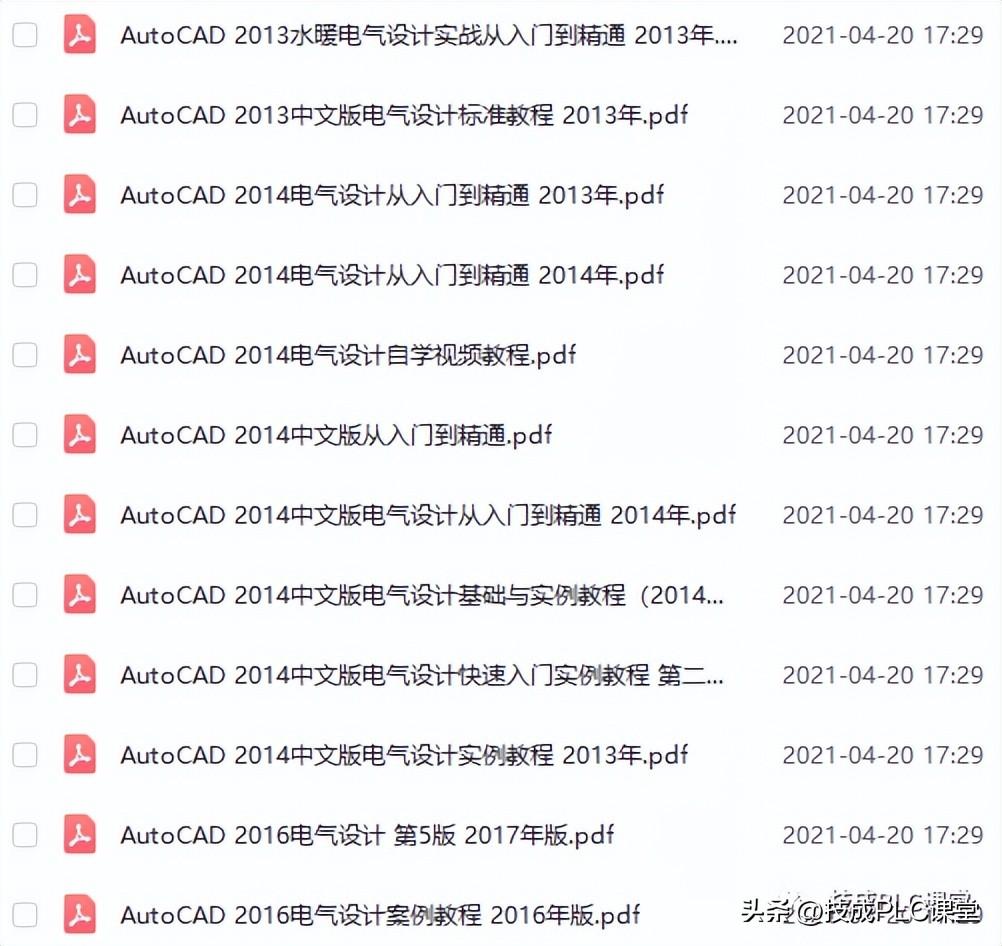

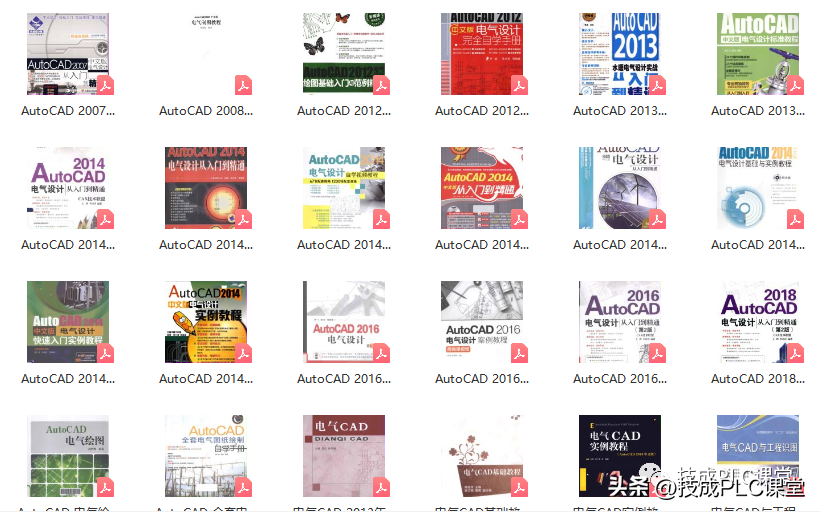

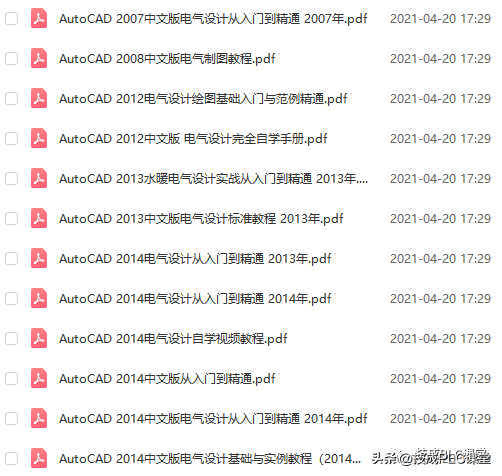

36本CAD电子书

CAD从入门到精通 ，你要的分类我都整理好了你只管拿资料，所有资料均为PDF格式，直接领取就能观看学习。（附赠：CAD软件及安装教程 ）

内容过多，只展示部分

04

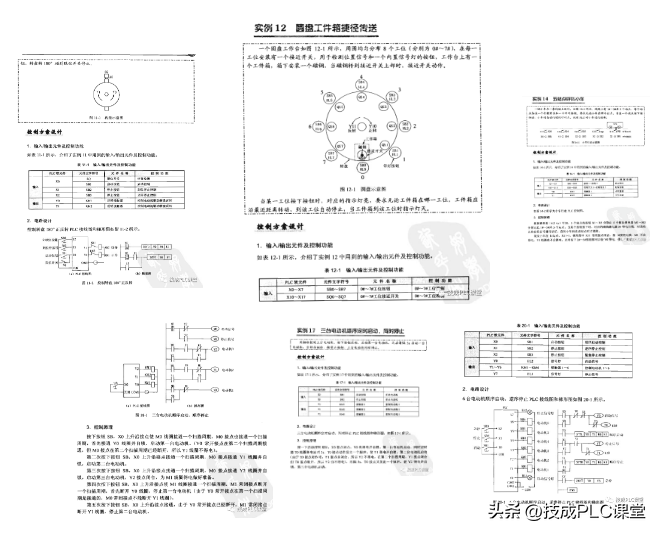

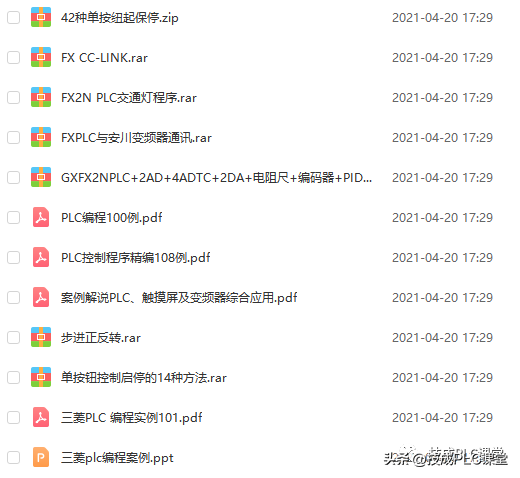

108例PLC控制程序精编

108个PLC编程实例，包括控制方案设计、电路设计、控制原理 等等，相当全面，工控人的最爱。

内容过多，只展示部分

05

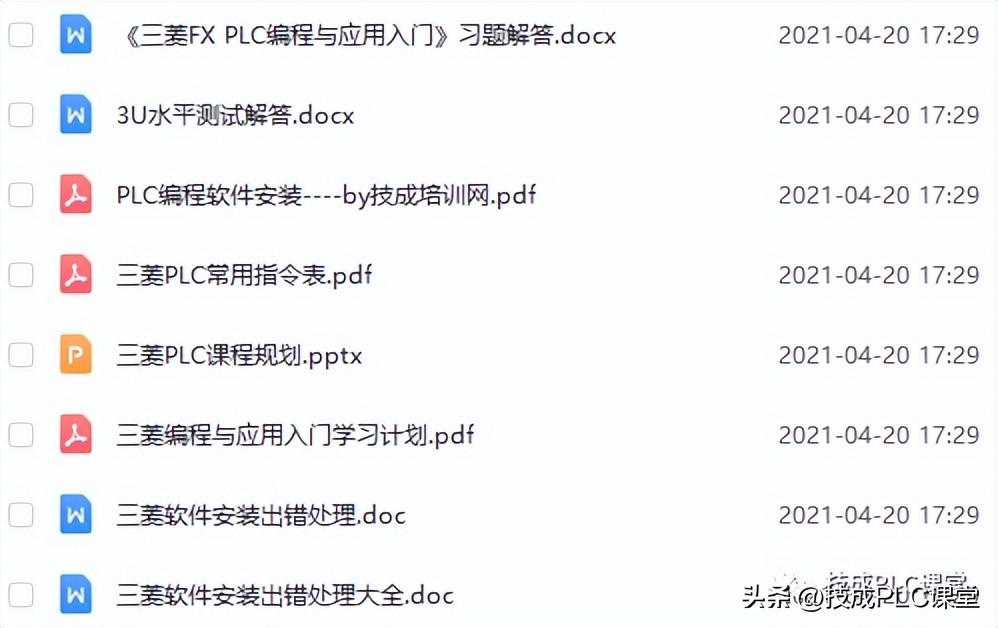

三菱资料合集

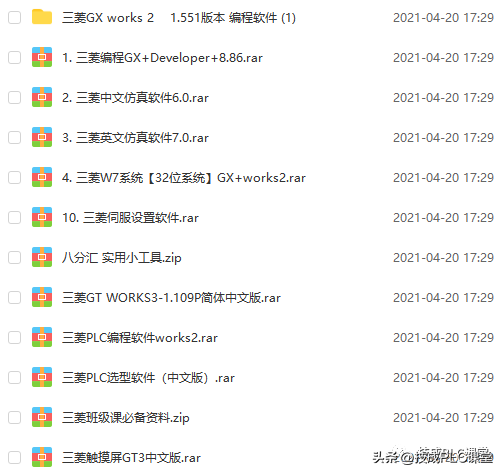

三菱资料大合集，含：案例、手册、软件、电子书 等等，资料非常齐全，学习三菱的朋友们赶紧收藏起来！

内容过多，只展示部分

☝关注本账号，回复关键词

06

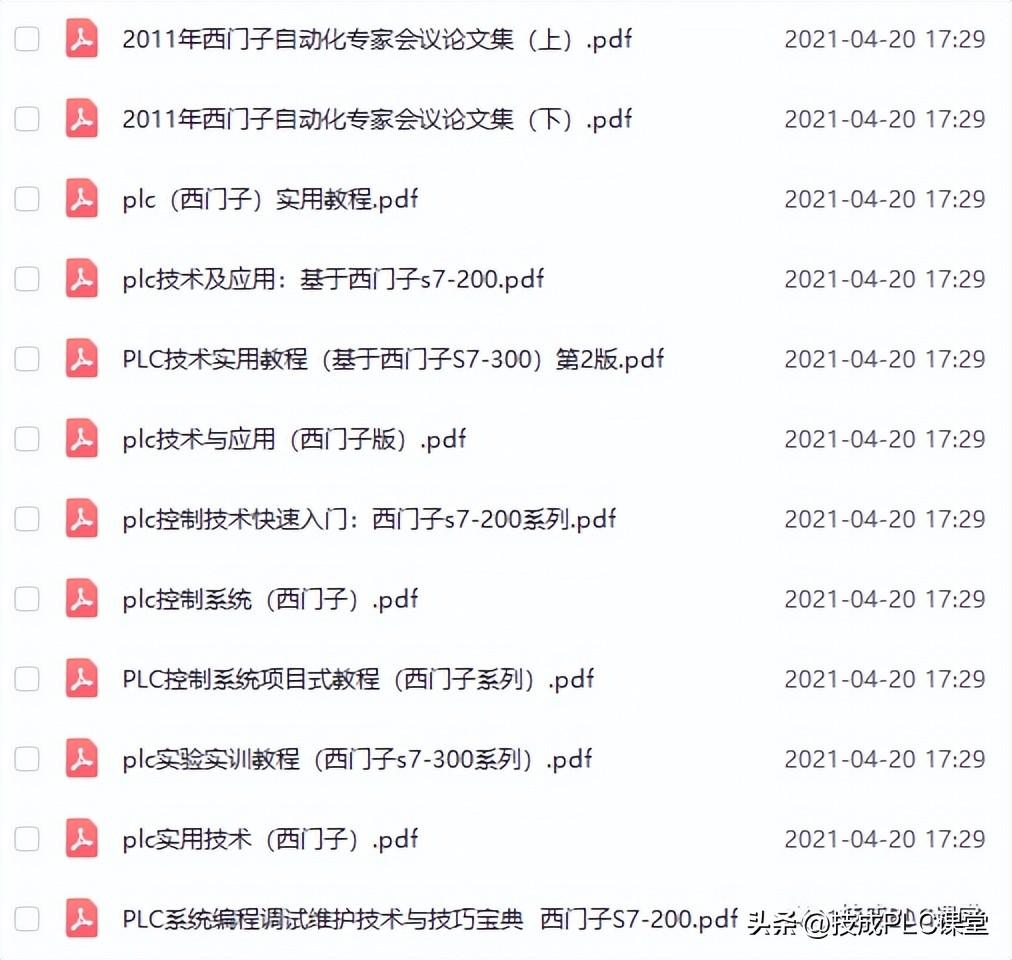

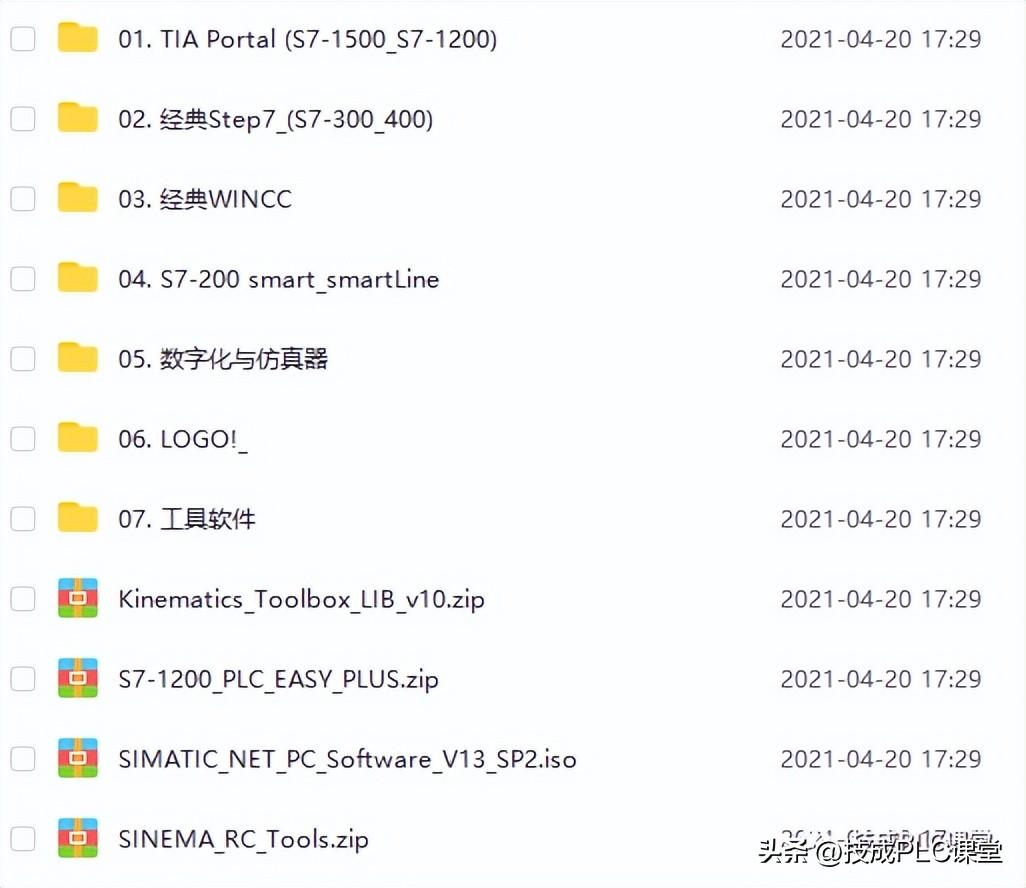

西门子资料合集
