一台LG液晶电视的维修过程

LG液晶电视，型号43UH6100-CB，通电后指示灯亮起，遥控器或者按键二次开机指示灯闪烁三五下后熄灭，但是背光灯没有点亮（此时怀疑是背光灯条损坏[呲牙]），根据故障状态拆机测试，二次开机后检测逻辑板的上屏供电电压12v正常(此操作是判断主板是否已经工作，因为怀疑可能是灯条坏了[呲牙])，由于是黑屏状态无法确定是否有伴音，遂外接电源单独给背光灯条供电，点亮背光后再开机却发现屏幕灰色没有图像，正常应该有图像才对的[捂脸]，此刻怀疑可能是主板出了问题，因为LG设计的比较特殊，当上屏输出信号出现异常或者无输出的时候，背光灯条将会无法点亮(此机正常后如果不接逻辑板开机背光也不会点亮，上屏电压输出是正常的)。又因为液晶电视设计时背光开启功能迟滞于面板电路(液晶电视面板开启优先于背光，因为如果背光点亮早了会有瞬态花屏，竖线等等现象)……直接代换主板，维修结束[捂脸]

液晶电视维修技术丨液晶电视逻辑板常见故障及维修方法

逻辑板又称中心控制板，屏驱动板。

下面为大家展示逻辑板的实物图、LCD屏逻辑板的结构图；同时介绍采用TPS65161的 DC/DC变换电路，以及DC/DC电路维修案例，Gamma校正电压，VCOM 电压发生器； LVDS//LVCMOS/LVTTL 格式转换电路。

同时将故障分析和解决方案列举出来，有不妥之处希望能够得到大家的批评和指正。

奇美V315B3-L01屏 逻辑板的结构图：

采用TPS65161的DC/DC电路实物

该电路的作用是产生屏所需的VGL,VGH, 以及gamma电压发生器所需的VDA:15.9V电压（不同屏所需电压不同），和格式转换IC所需的VDD供电。

DC/DC电路实物

采用TPS65161的DC/DC电路原理图（部分）左上：

采用TPS65161的DC/DC直流转换电路原理图（部分）右上：

采用TPS65161的DC/DC电路原理图（部分）左下：

采用TPS65161的DC/DC电路原理图（部分）右下：

采用TPS65161的DC/DC 电路原理图（部分）VGH时序控制：

采用TPS65161的DC/DC电路原理图（部分）VDD18：

维修经验分享：

V315B3-L04逻辑板易损元件： F1,QP2,滤波电容等

保险FP1开路，引起保险开路的为后级供电电路短路一般为12V滤波电容（CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路， VAAP 短路还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3-XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路。

故障现象分析：

由于屏内驱动板板材较薄，细长（35cm左右），而且此板只用了两颗螺丝钉（两端各一颗）固定，屏又是高发热部件，长时间在一种热胀冷缩状态下循环，及其外部力作用下（由于误差等因素板两端的两颗螺丝钉对板向内用力）板材开始变形，中间向上凸起，而在板中间附近有一电容C21，（C21为贴片电容且有一定的高度） C21又是VDA的滤波电容，当板材变形到C21可以接触到金属外壳时，VDA电压短路到地烧坏QP2,F1出现无图。

维修解决方法：

要想不使C21与外壳短路可以在板材中间加颗螺钉，但此板没有预留，只有想办法把板材较正，可以在板材中间部分即C21附近贴一长5cm宽1cm高5mm左右绝缘垫片，再松开板两端螺丝压平板材然后固定。如果有双面胶的话可在板底部贴一层薄的双面胶效果会更好。

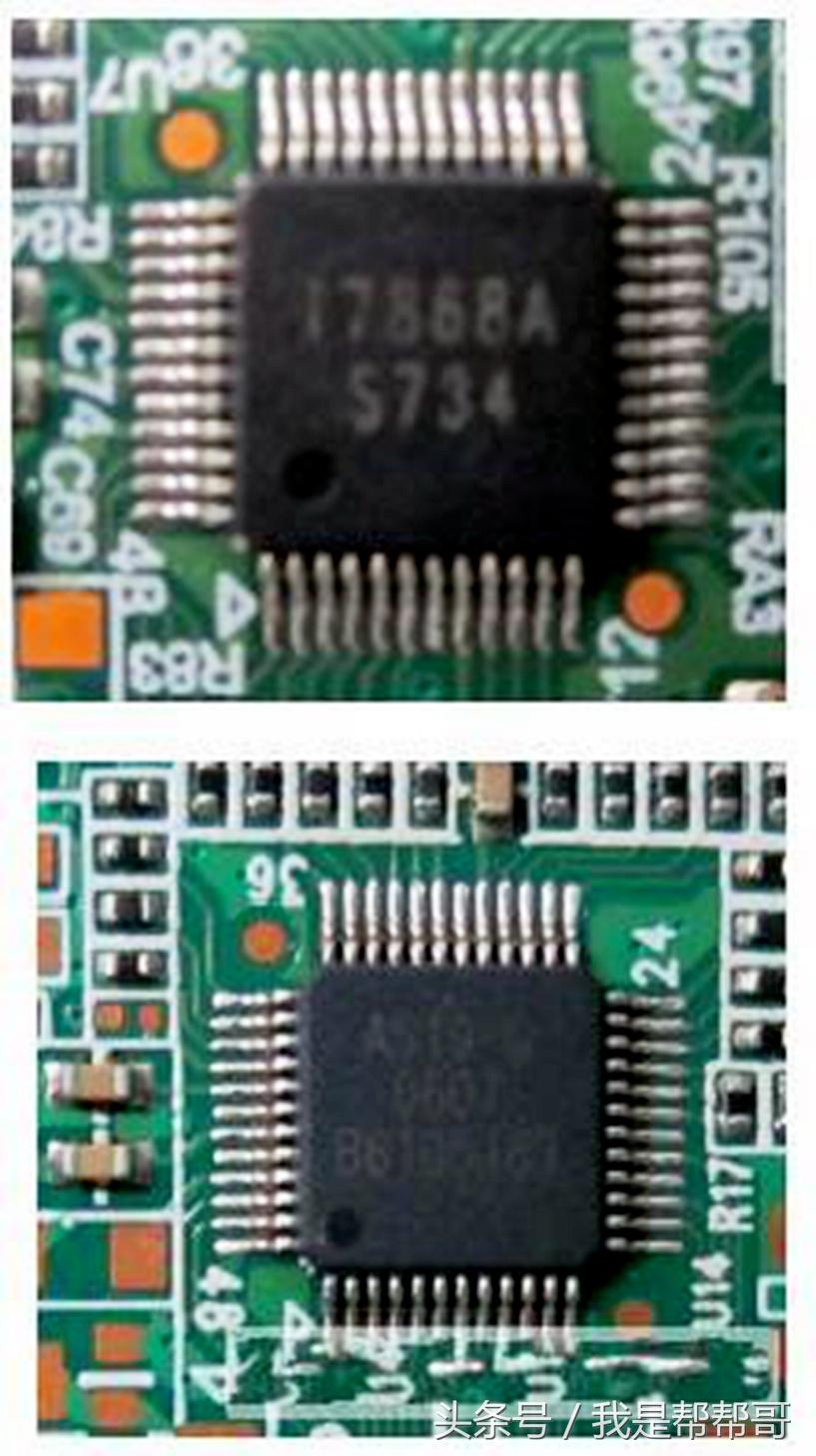

I7868A与AS19可以通用适用于奇美“37”寸及“37”寸以上的高清屏上适用 ，同样适用于LED上面，其型号是（ HX8919-A ）

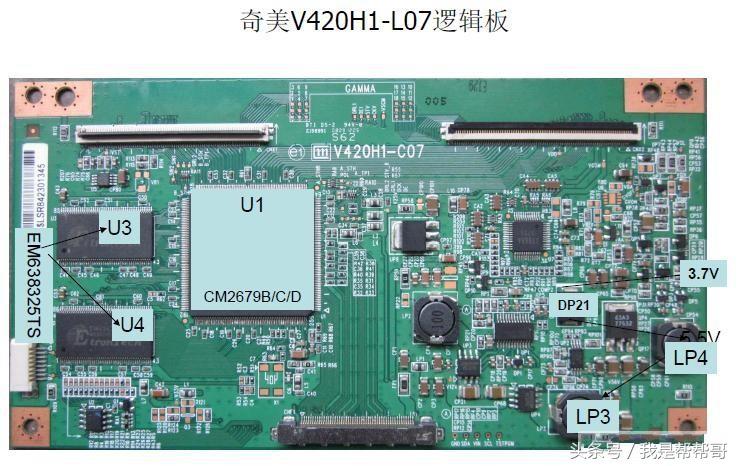

奇美V420H1-L07逻辑板主要故障：

一、无图像

① U1（CM2679B）损坏直接烧黑 ，电源3.3V2.5V短路等。

②供电丢失2.5V 3.3V 13.7V 18V-5.5V 12V任一丢失都会造成无图像现象、

二、图像不良

① U1（CM2679B）损坏假焊（测LVDS信号输入对地阻值一样，不一样一般为U1坏）

② VCOM5.5V供电丢失出现图像发白

③伽马电压较正芯片损坏出现图不良

④各供电出现偏低偏高出现图不良热机图不良无图等

主要故障：13.5V 23V滤波电容短路无电压输出无图

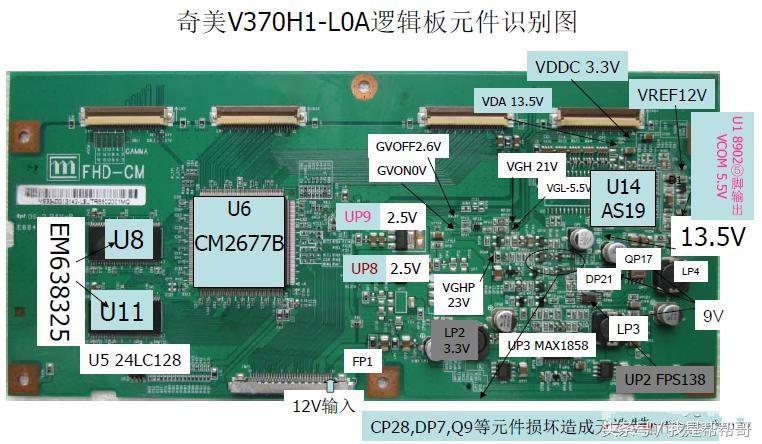

奇美V370H1-L0A 适用机型：LC-TM3719,LC37BT19C, LC-TM4219, LC-TM4711等。

主要是故障现象：

一, 无图像

一般为 VDDC 3.3V， VREF12V， VDA 13.5V， VGH21V， VGL-5.5V，UP9 UP8 2.5V任一丢失，将出现无图像现象。

二，图像不良

U6（CM2677B）假焊或损坏，U14（AS19）损坏，花屏。U1 8902损坏VCOM 5.5V丢失出现图像发白。

注：AS19可与i7868A（奇美V420H1-L07/L11/L12/L13等）通用

中华CPT370WA03C

中华CPT320WA01C

CPT320WA01C/370WAO2C/03C 是可以通过更改通用的: CPT320WA01C多1个排插CNG1,370WA03C的12V供电是4针；而320WA01C/370WAO2C则是2针的，其他接口完全一样它们之间只需增加排插和更改屏线即可通用。

中华屏一般为各供电电压屏排插CNSL/R2：

⑦⑧：-6.2V

⑨⑩：24V

⑾⑿：13.7V

⒀⒁：6.5V

⒂⒃：3.3V

⒄⒅：13.7V

丢失出现无图,而造成电压丢失的一般为一些控制电路,如二极管三极管击穿开路.无图,主芯片损坏出现图花(FPDB7352CXAVV损坏较多),无图等.

液晶电视逻辑板的维修总结 （检修思路）

一、 首先外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显的烧黑或颜色异常等；；

二、 测电阻的各供电；测试点是否存在短路阻值变小，保险有无开路现象；

三、 测电压的各供电测试点电压是否正 常 （①电源供电Vcc5V/12V,②主芯片3.3V 2.5V1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCM 6V)

四、 测I量IC信号线对地阻值 LVDS DDR与主芯片之间数据交换看是否有接触不良或假焊损坏

五、 检查各 连接线排插看屏软排线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
