尖峰吸收的重要性：夏普LCD液晶电视32L120A无电源检修

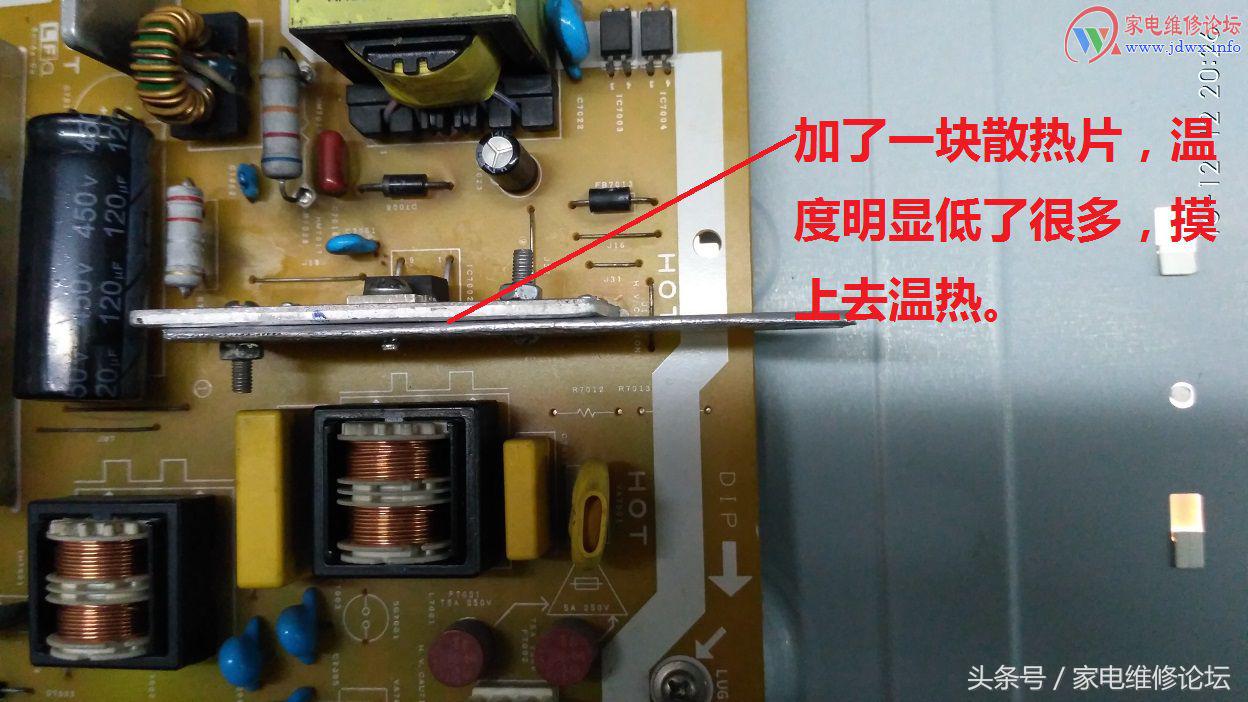

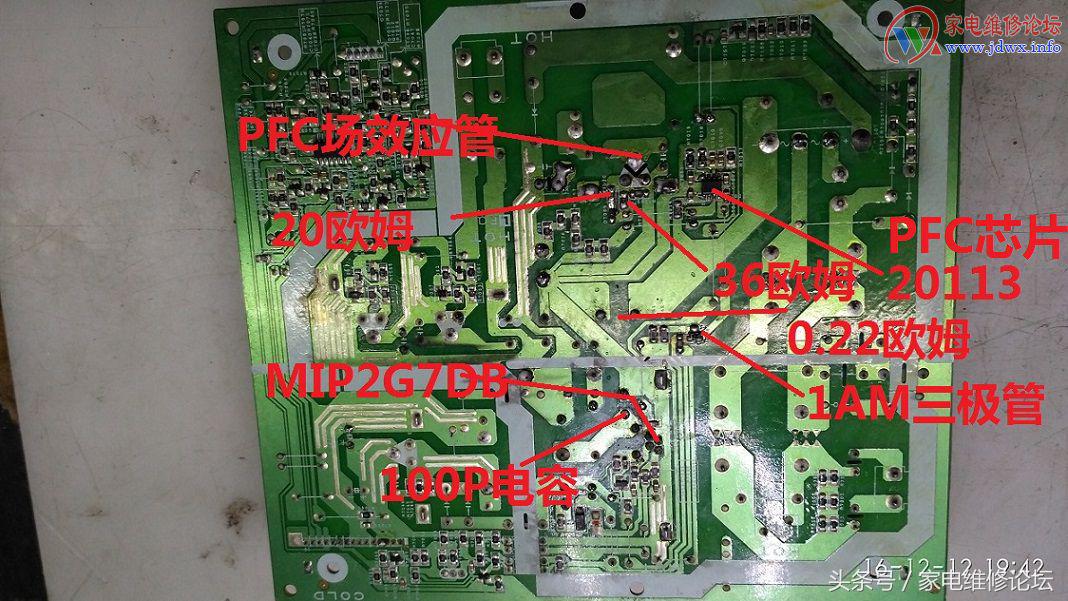

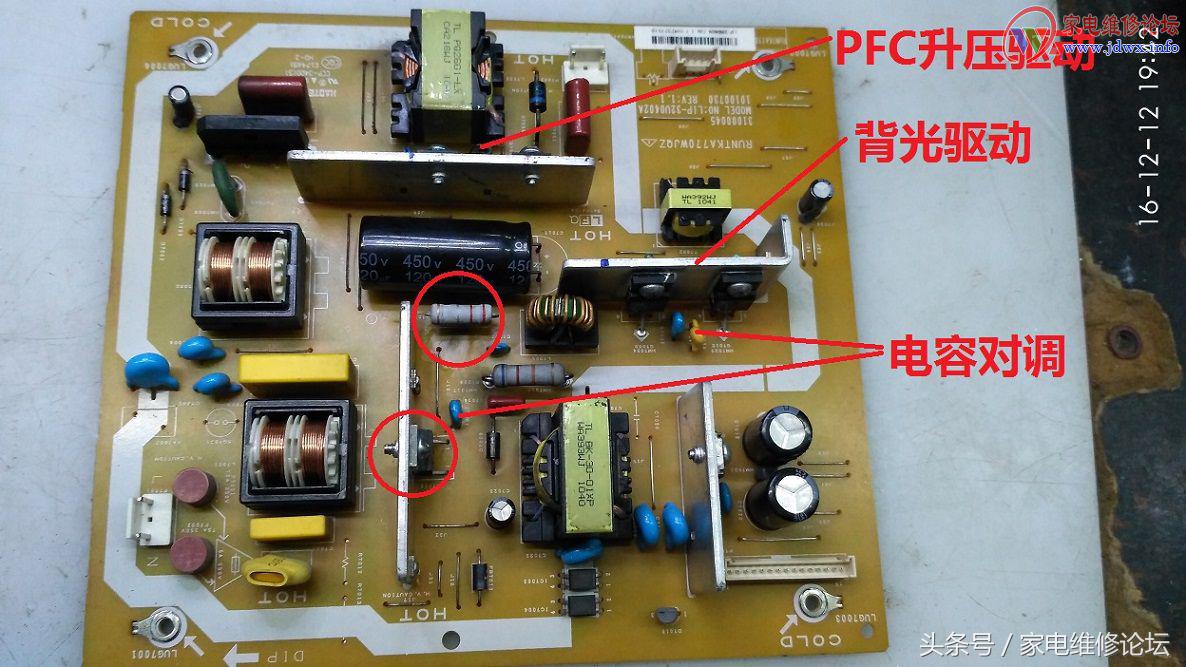

前两天旧货店老板拉来一台夏普32寸LCD液晶32L120A电视机，不通电，拆机检查，明显的电源板问题，粗略测量一下，发现电源6脚芯片（MIP2G7MD)损坏，限流电阻开路，尖峰吸收回路的电容爆裂，容量无法看清。先把芯片和电阻换掉，电容不知道容量，随便装了一个681的，通电试机发现声音图像居然正常，以为捡到了宝，正在得意洋洋的时候，习惯性的摸了一下散热片，我的妈啊，烫死我了，再测量PFC电压，居然只有300V,不会吧，难道你也来凑热闹。关机测量PFC电路，发现两个贴片电阻36欧姆和20欧姆开路，场效应管居然没事，但发现有焊过的痕迹，应该是修过，这东西坏过，估计PFC芯片也在劫难逃。先不管他，换掉两个贴片电阻，拆掉PFC的场效应管，通电测量场效应管G极，一点动静都没有，芯片肯定挂了。关机放电，换上芯片20113再通电，机械表2.5V档测量G极，显示0.5V左右且表针不停的颤抖，应该是好了，关机放电，装上场效应管再次通电，测量大电容400V稳如泰山，这回应该全部正常了吧。再次触摸所有的散热片，其他的都温温的，唯独MIP2G7MD热情如火，一分钟不到已经烫手，奶奶的，见鬼了吧。仔细的回想整个维修过程，除了尖峰吸收电容，其他的元件都是原来的型号，难道就是这个原因，于是找来其他的电容，561 471 331 ，一个一个的试，发现容量越小，温度上升越慢，装331的电容，虽然还是发热但已经可以触摸，估计用221或101就好了，无奈找来找去就是没有了。于是上网找图纸，终于在其他论坛找到了，这个电容就是100P，怎么办啊，这个真的没有，为一个电容上网购买肯定划不来，就在看着电路板发呆的时候，偶然间发现高压板部分有两个100P的电容，能不能对调试一试，说干就干，把电源部分331电容和高压板部分100P电容换一个位置，发现电源部分散热片发热已经明显的变慢了，高压板部分发热有一点点上升，但不是很明显，就这样算了吧，开机一个小时，再次触摸，除了电源部分还是有一点热热的，不能长期触摸（七八秒没问题），其他的散热片都是温温的，考虑到电视机都要长时间开机，为求稳定，决定还是给MIP2G7MD加一块如图的散热片，到此维修结束。我在论坛经常看到很多师傅动不动就改装电路板，或者把原来的贴片电阻换成普通电阻，好好的一块板，搞得不伦不类，可靠性大大的降低，我看到后很不舒服。哥是个追求完美的人，在修好机器的时候，总是想把他修的跟原来的一样，最好别人看不出来修过，这当然是很难的，但哥一直努力，争取完美。

原文：http://www.jdwx.info/thread-636158-1-1.html

作者：白云城

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛微信公众号。

微信公众号：jdwxinfo

SHARP 夏普 FU-E51-W 空气净化器 烧坏后维修教程

年终值友回馈活动正在火热进行中，原创年度优秀文章评选活动现已开启，在评选页面您将看到原创小小值为大家精选的2015年优质人气文章，请为您支持的文章投下宝贵的一票，这是对这些无私分享的值友最好的鼓励，参与投票并评论就有机会获得“什么值得买定制周边纪念品和金币“哦。立即投票

话说这台夏普 FU-E51-W 空气净化器真是命途多舛，先是被税，后来电源又不慎烧毁 。

外面修价格太高而且要搬着变压器到处跑，有这个功夫，我还是选择自己修。当然还是多谢前人做过这样的尝试 ，我才有勇气做出这个决定，我是站在巨人的肩膀上在战斗 ，因此我要写得比前人详细，承前启后。

于是打开多年未碰的工具包……

别误会，我不是专业的 ，仅仅因为理工科出身习惯备一些工具。

拆解很简单，把背面所有螺丝（大概9个）拧下即可，我就不上图了。下面主要介绍维修：

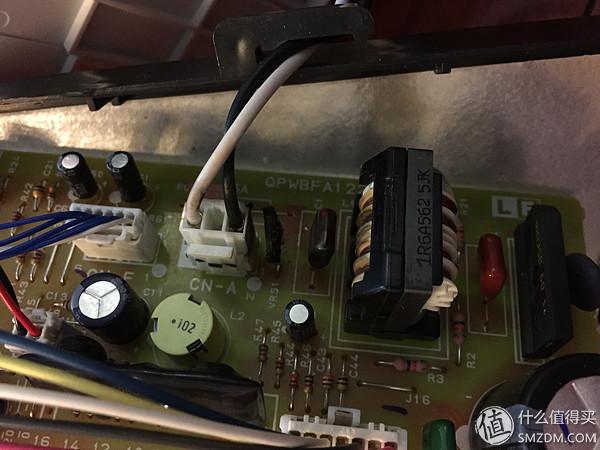

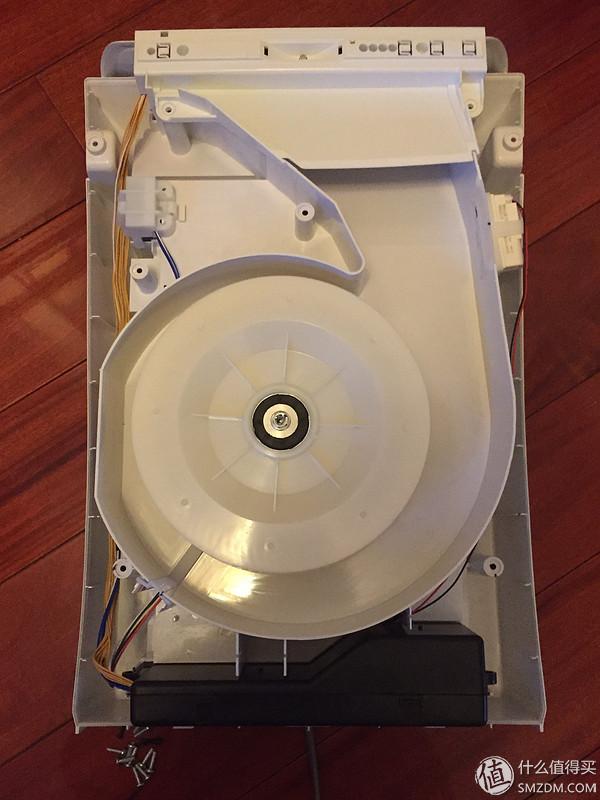

拆开后E51背面是这样的：

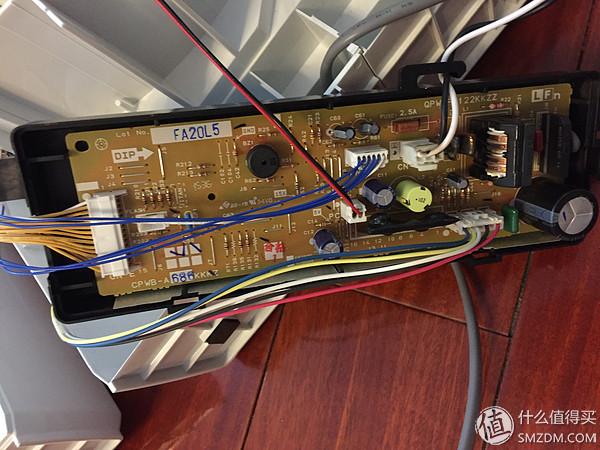

底部的黑盒子里装的就是主功能板（以下简称主板）：

为了方便焊接，需要把线拆开，拿下主板：

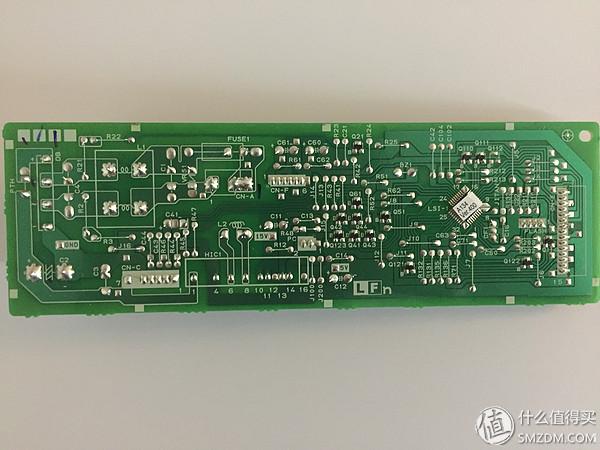

主板背面：

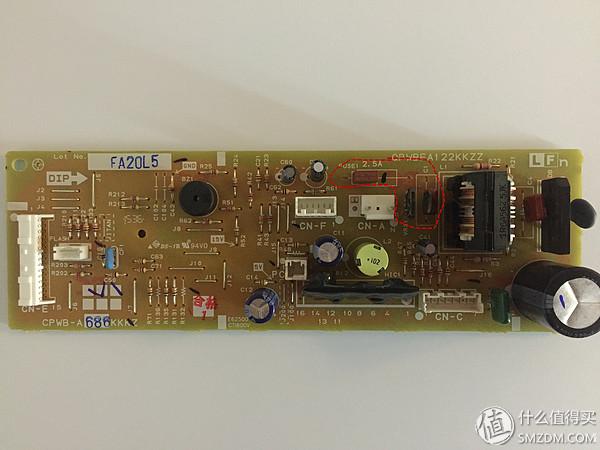

烧坏的元器件就是我虚线框起来的部分，有压敏电阻、电容和保险丝，这些都是电源变压常用元器件：

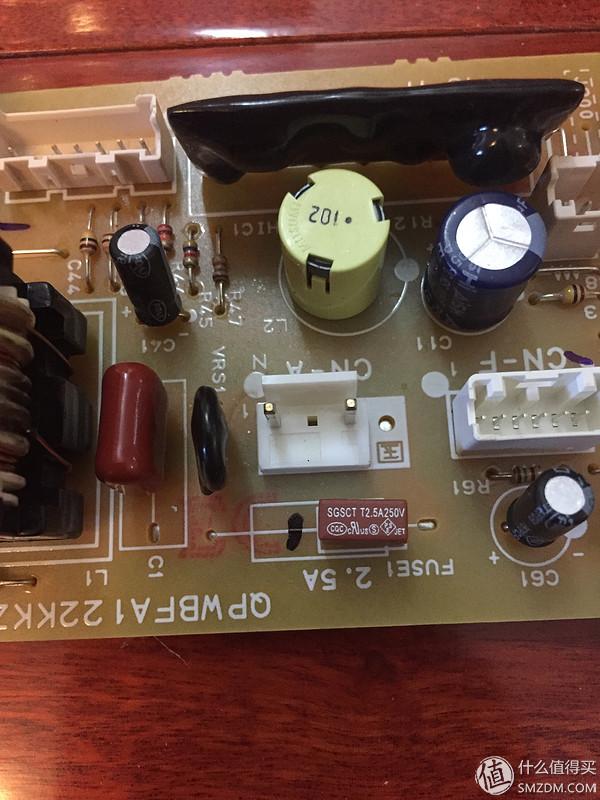

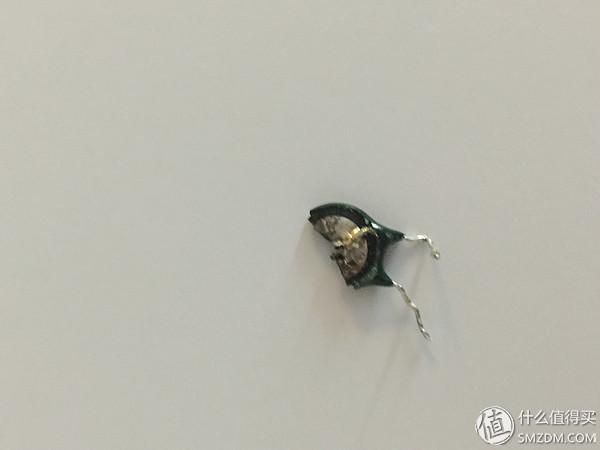

给烧坏的压敏来个特写，已然炸碎了，还把周围的电容给炸黑了。

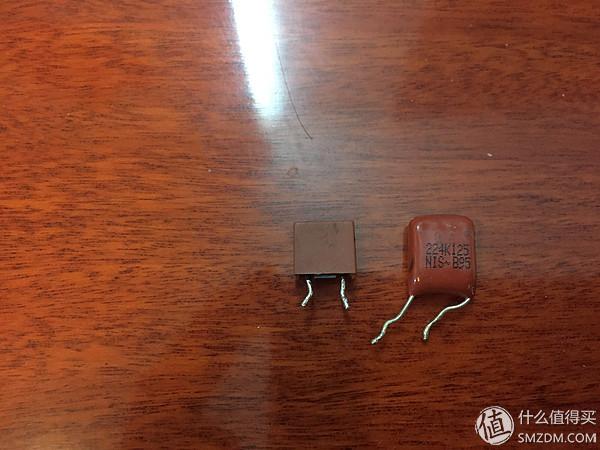

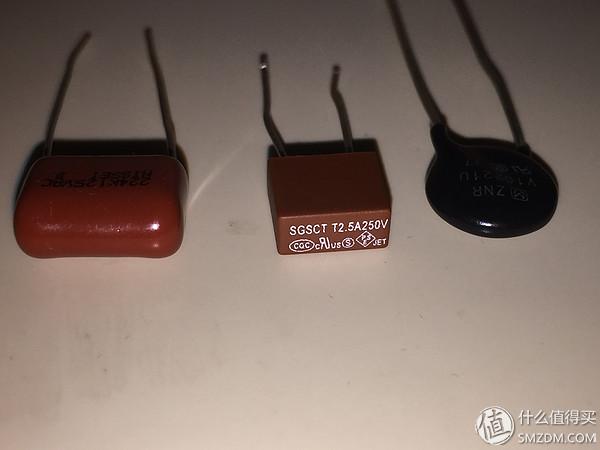

准备替换的元器件如下：

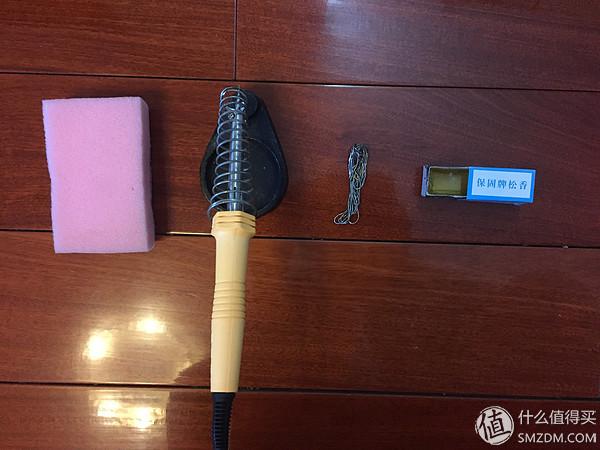

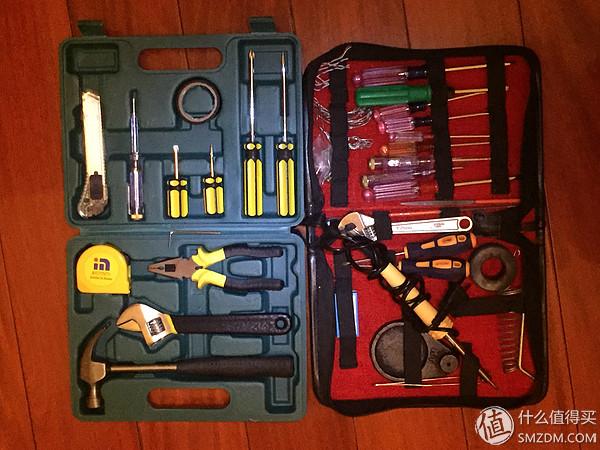

准备的焊接工具如下：

不是专业的电工，设备比较简陋。

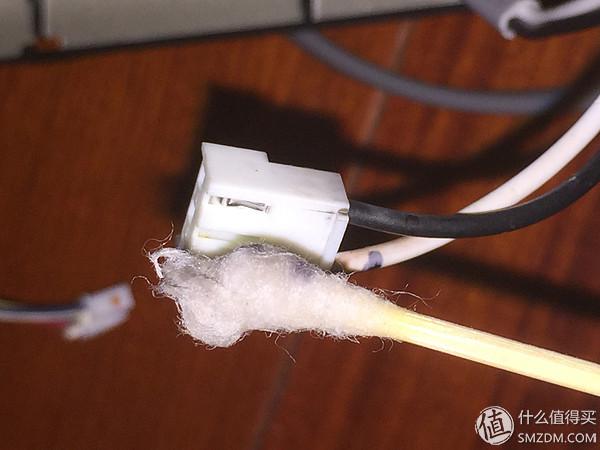

对了，焊接前请把炸糊、炸黑的部分用酒精擦干净，否则容易短路。

焊下烧毁的压敏电阻、电容和保险丝：

换上新原件如下：

再插上线，原路安装好：

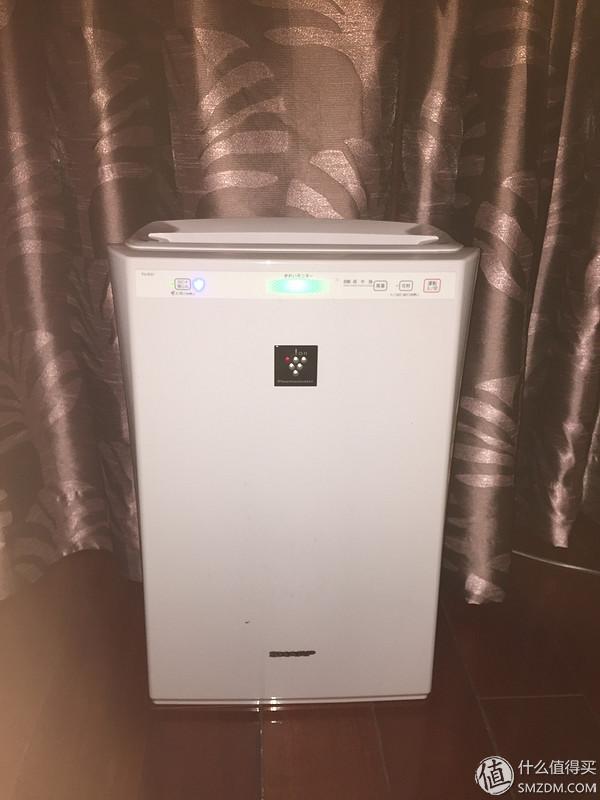

到此，这台小白又满血复活了，又朝气蓬勃了 。

大半夜写不动了，到这吧。
