「刷机实战」第一次高安加密写量产升级修复

前几天用户送来一台海信液晶电视LED43M5000U卡开机画面，升级升不进去，主板RSAG7.820.6935/ROH，怀疑EMMC有坏道了，海力士8G的。

拆下来用809H检测使用率已经60-70%了，于是先用809H离线备份，准备找一块新的写进去试试，折腾半天没找到相同型号的，于是从旧板上拆了一块三星8G的，写入刚才的备份，焊上后打印信息就显示短短几行，最后一行显示显示AUTH_FAIL，心想估计是不能代换吧，于是找小马哥买了几块，今天到货了，再次写入当时的备份，焊上去后接好串口线，打印信息还是到AUTH_FAIL就停了，心想是不是其它地方被我焊坏了，打开百度查到AUTH_FAIL是鉴权失败，这下明白了，肯定是属于绑定主芯片ID的高安加密了，于是从爱修的量产软件里开始找，没有这台电视的量产。

找到个led43m5600uc的，与现在修的板子方案相同，再次拆下emmc，离线写入量产，焊上后再次通电，久违的开机画面出现了，但是由于屏参不同，显示不正常，从技术网站下载与机子对应的升级软件，插u盘强制升级，顺利刷机完成，进工厂模式选择非保护性清空母块，再次重启电视，连接wifi，把系统软件各种更新，用u盘装当贝市场，再用当贝市场下载两个直播软件，画面清晰流畅，修复完毕。（作者：fj99988）原文：https://www.jdwx.info/thread-801843-1-1.html

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

24-RT809F,H产品功能介绍

广州市海柯电子科技有限公司是一家集"科研、开发、服务"为一体的高科技设备研发企业，研发维修行业通用编程器，十二年如一日。海柯电子已开发出深受国内外行业人士欢迎的RT809F 和RT809H编程器，并拥有6项中国实用新型专利，配合多种转接座，支持常见封装类型， 支持芯片型号众多，功能强大，质量稳定，性价比高，为电视、电脑、汽车、液晶屏等维修行业，提供了最佳的芯片编程方案。

　　我们以"专注、创新、诚信"为服务宗旨，以高可靠性、高品质、高效率和极具竞争力的价格及完善的技术支持和售后服务，赢得了广大顾客的信任和赞誉。

一、专利产品

我们目前有6个实用新型专利，还有一个发明专利已经授权，以后还会更多！

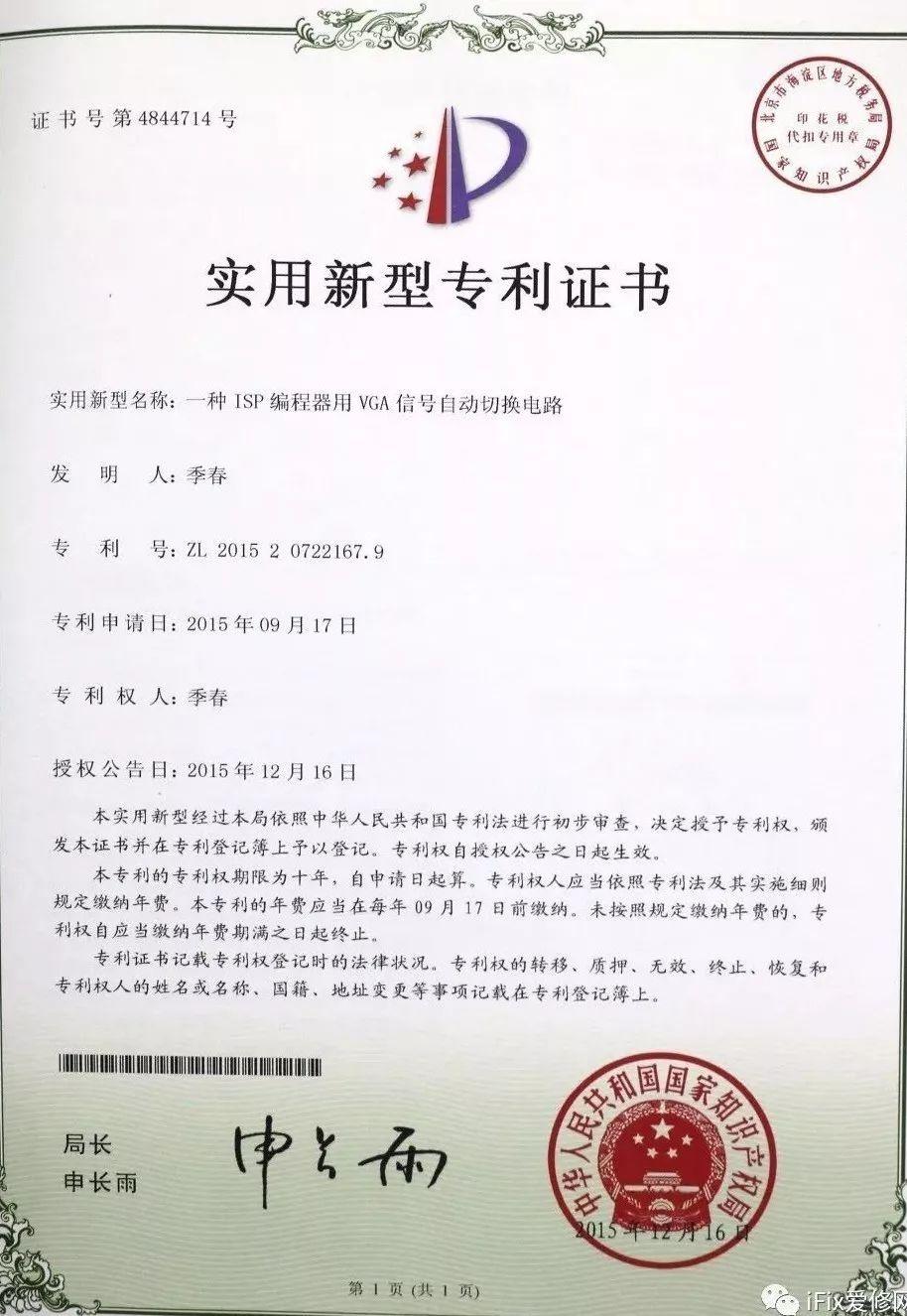

1、一种ISP编程器用VGA信号自动切换电路：能够更简单快速的完成液晶显示器和液晶电视主板，在线编程、升级软件以后的VGA图像测试，提高操作者的工作效率，创造更大效益；

2、一种ISP在线编程器免跳线线序切换电路：ISP在线编程器免跳线线序切换电路能够免跳线切换线序，可以更简单、更快速的对液晶显示器和液晶电视机主板，进行在线编程、升级软件，提高操作者的工作效率，创造更大的社会效益。

3、一种编程器高速IO与高压保护电路：使用本实用新型的电路结构，能够使得通用编程器产品速度快，成本低，发热量小，不需要外接电源适配器，可以为用户创造更多效益。

4、一种高精度宽范围的数调开关电源：本实用高精度宽范围的数调开关电源省去了发热严重的大功率线性稳压器，大幅度提升了电源效率，省去了外接的电源适配器，不仅为用户使用带来方便，而且降低了成本，提高了效益。

5、一种DAC构成的电压测量电路：本实用DAC构成的电压测量电路能够应用于没有AD转换器件的电路中，可以实用系统多余的DAC通道来完成电压测量或者其他模拟量检测，降低了总体成本，提高了效益。

6、一种编程器用宽范围自适应供电电路：本实用新型电路使用户能够自由使用交流或者直流5-24V的电源适配器给我们编程器供电，方便用户使用的同时，有效保护了编程器产品不被烧毁。

从以上专利可以看出，本公司的专注与创新，市面上出现侵权以上专利的，均为抄袭本公司产品。

二、RT809H编程器·产品亮点

1、支持在线和离线方式EMMC智能识别、BOOT1/BOOT2/USER/RPMB/EXT_CSD区域读写；

2、多数类型的芯片可以自动识别，随心摆放，最高读写速度可达25M/S；

3、内置VGA信号发生器，自动切换，方便维修；

4、不需要外接电源，超低功耗；

5、轻巧便携，高性能，多功能；

6、支持32/64位系统：WIN2003、WIN2008、WIN VISTA、WINXP、 WIN7 、WIN8、WIN8.1、WIN 10；

7、TSOP48/BGA封装 NAND Flash 参数自动识别和离线读取；

8、平板电视，液晶电视主流方案芯片ISP在线读写；

9、笔记本IT8/KB90/NPCE/MEC16系列EC芯片读写；

10、27/28/29/30/39/49/50 系列NOR Flash/ PROM 读写；

11、24/25/26/93/95系列串行SPI Flash. EEPROM 离线读写；

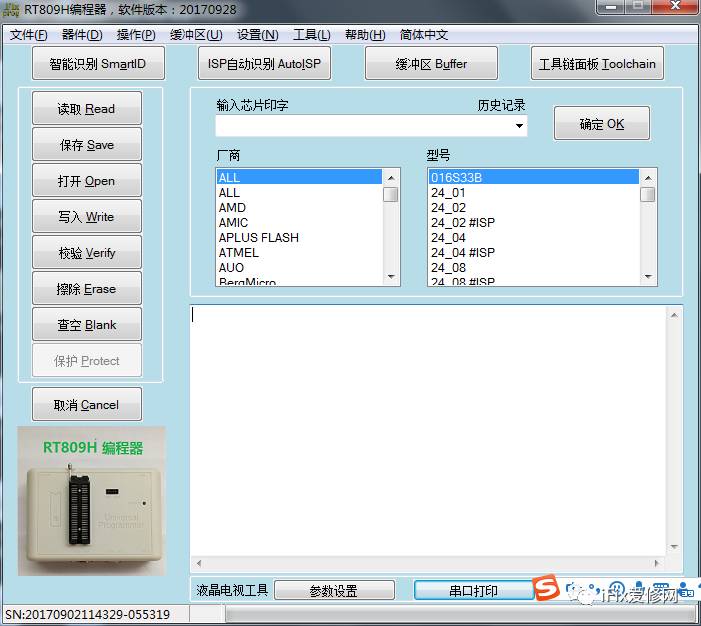

三、RT809H配套软件

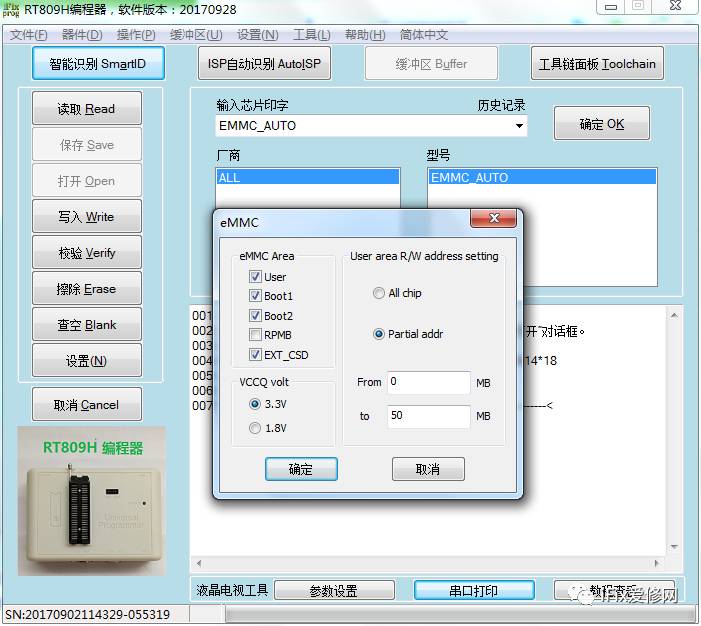

1、EMMC在线/离线读写

支持在线和离线方式EMMC智能识别、BOOT1/BOOT2/USER/RPMB/EXT_CSD区域读写；USER区指定地址读写和擦除功能，更是为用户提供更大方便；

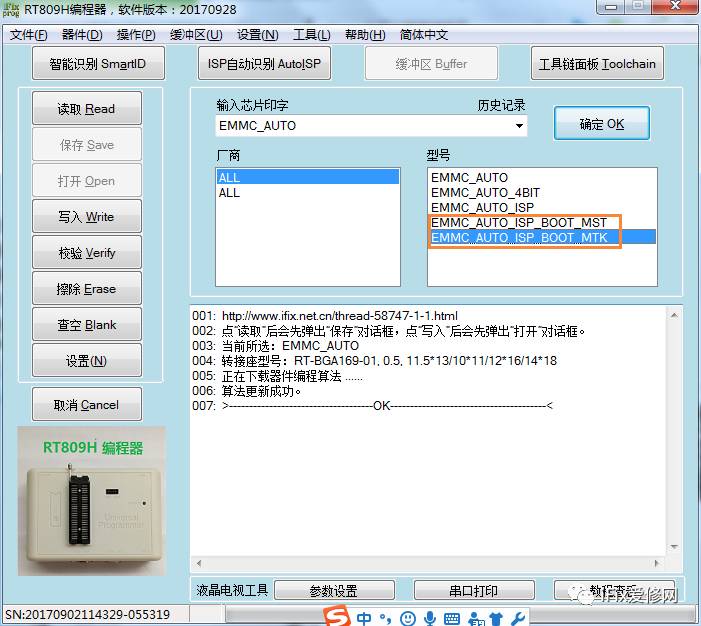

2、厂家引导EMMC直写功能；

厂家引导EMMC直写功能为本公司首创，解决Mstar厂家高安加密算法难题，在一文和文中有相关高安的介绍；解决MTK方案写引导时，某些不能识别ID的难题；为用户提供了更多维修手段。

RT809H更是全驱编程器，支持多种芯片读写时任意摆放，NAND芯片离线读写等等，功能太多，就不逐一列举。

四、RT809F·产品亮点

1、专为电脑，家电维修行业设计；

2、 轻巧便携，高性能，多功能；

3、支持32位和64位：WIN2003、WIN2008、WINVISTA、WIN XP、WIN 7、WIN 8、WIN8.1、WIN 10；

4、兼容原厂工装和官方软件切换；

5、内置自动型VGA信号发生器；

6、支持串口TTL/I2C/SPI协议；

7、主流液晶芯片方案自动识别。

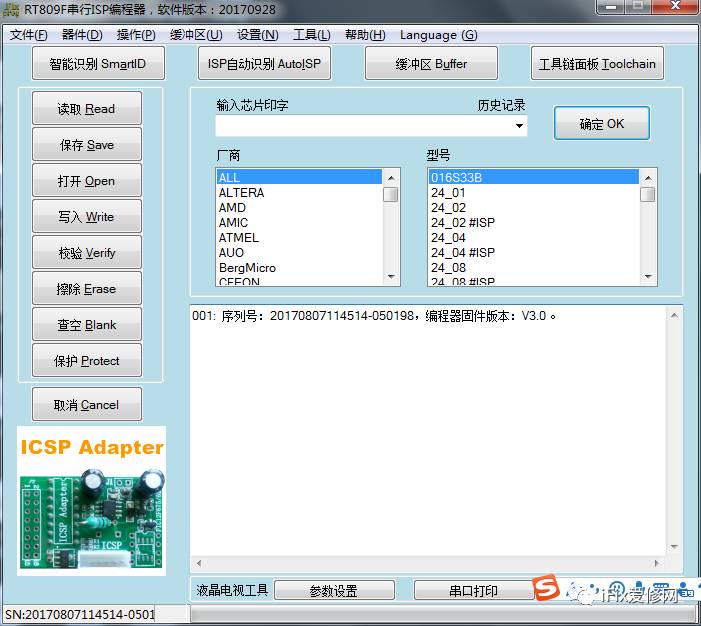

五、RT809F配套软件：

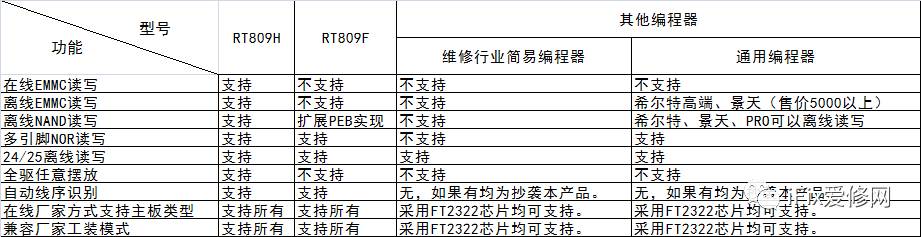

六、本产品相对行业其他编程器功能对比

iFix技术团队对维修行业有着深厚的情怀，iFix技术团队的目标是为整个维修行业提供最简单易行的维修方案，iFix团队会一如既往的为维修工程师传播更多的维修新知识，提供更简单易行的工具使用和修复技能，披荆斩棘、开拓创新，为改变维修行业低迷状态而努力奋斗！！
